外球面轴承及轴承座(UC200系列、UC300系列、SB200系列、SA200系列、UK200系列、各式轴承座)

三泰外球面轴承性能特点、分类、用途及轴承型号对照表

外球面球轴承实际上是深沟球轴承的一种变型,特点是它的外圈外径表面为球面,可以配入轴承座相应的凹球面内起到调心的作用。  虽然它的基本性能与深沟球轴承应是相似的,但是由于这种轴承大都应用在比较粗糙的机械中,安装定位不够精确,轴与座孔的轴线对中性差,或是轴长而挠度大等的情况下,而且轴承本身精度也不够高,有的结构也较粗糙,因此共性能的实际表现比较相同规格的深沟球轴承要打上相当的折扣。例如带顶丝的外球面球轴承应用于刚度差挠度大的通轴,这种轴承两面带密封圈,能严密防止污物侵入,出厂时巳装填适量的润滑剂,安装前不需清洗,不需补加润滑剂,轴承内圈凸出端上的顶丝螺钉在轴上紧固时.允许的轴向负荷不得超过额定动负荷的20%。
带偏心套的外球面球轴承与带顶丝的外球面轴承性能基本相同,只是顶丝不在内圈上,而是在偏心套上。圆锥孔外球面球轴承的内孔为带1:12锥度的圆锥孔,可直接安装在锥形轴上,或借助紧定衬套安装在无轴肩光轴上,并可微调轴承游隙。
外球面球轴承包括种类: 带顶丝外球面轴承UC200系列  菱形座UCFL200系列 带顶丝外球面轴承UC300系列  凸台圆形座UCFC200系列 带顶丝球 外球面轴承SB200系列  滑块座UCT200系列  带偏心套 外球面轴承SA200系列  高中心立式座UCPH200系列  圆锥孔外球面球轴承UK200系列  环形座UCC200系列  立式座UCP200系列  窄立式座UCPA200系列  方形座UCF200系列

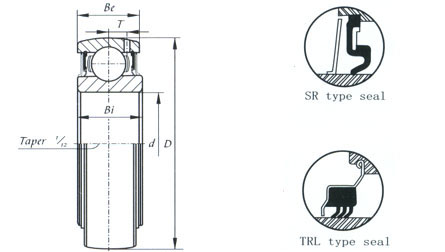

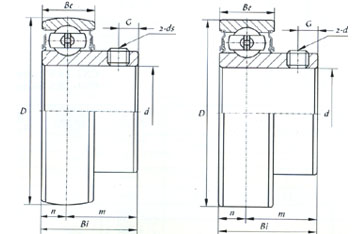

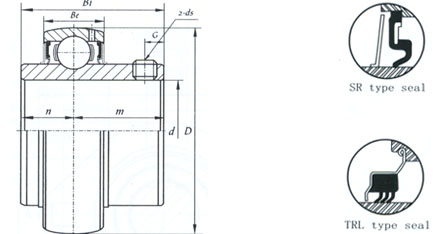

带顶丝外球面轴承UC200系列 轴承规格、性能、型号对照参数表

承型号Bearing No. 轴径
Shaft Dia
外型尺寸Dimensions(mm) 重量
Weight
(kg)
d
mm D Bi Be n m G ds
mm
UC202 15 40 27.4 14 11.5 15.9 4.5 M5×0.8 0.14
UC203 17 40 27.4 14 11.5 15.9 4.5 M5×0.8 0.13
UC204 20 47 31.0 17 12.3 18.7 5.0 M6×1.0 0.18
UC205 25 52 34.1 17 14.3 19.8 5.0 M6×1.0 0.22
UC206 30 62 38.1 19 15.9 22.2 5.0 M6×1.0 0.34
UC207 35 72 42.9 20 17.5 25.4 7.0 M8×1.0 0.52
UC208 40 80 49.2 21 19.0 30.2 8.0 M8×1.0 0.68
UC209 45 85 49.2 22 19.0 30.2 8.0 M8×1.0 0.78
UC210 50 90 51.6 22 19.0 32.6 10.0 M10×1.25 0.85
UC211 55 100 55.6 25 22.2 33.4 10.0 M10×1.25 1.22
UC212 60 110 65.1 27 25.4 39.7 10.0 M10×1.25 1.65
UC213 65 120 65.1 29 25.4 39.7 10.0 M10×1.25 1.96
UC214 70 125 74.6 30 30.2 44.4 12.0 M12×1.5 2.06
UC215 75 130 77.8 30 33.3 44.5 12.0 M12×1.5 2.30
UC216 80 140 82.6 33 33.3 49.3 12.0 M12×1.5 2.79
UC217 85 150 85.7 35 34.1 51.6 12.0 M12×1.5 3.59
UC218 90 160 96.0 37 39.7 56.3 12.0 M12×1.5 4.56

带顶丝外球面轴承UC300系列轴承规格、性能、型号对照参数表

承型号Bearing No. 轴径
Shaft Dia
外型尺寸Dimensions(mm) 重量
Weight
(kg)
d
mm D Bi Be n m G ds
mm
UC305 25 62 38 20 15 23 6    M6×1.0 0.35
UC306 30 72 43 23 17 26 6 M8×1.0 0.56
UC307 35 80 48 25 19 29 8 M8×1.0 0.71
UC308 40 90 52 27 19 33 10 M10×1.25 1.00
UC309 45 100 57 29 22 35 10 M10×1.25 1.36
UC310 50 110 61 32 22 39 12 M12×1.50 1.65
UC311 55 120 66 34 25 41 12 M12×1.50 2.08
UC312 60 130 71 36 26 45 12 M12×1.50 2.60
UC313 65 140 75 38 30 45 12 M12×1.50 3.24
UC314 70 150 78 40 33 45 12 M12×1.50 3.91
UC315 75 160 82 42 32 50 14 M14×1.50 4.70
UC316 80 170 86 44 34 52 16 M16×1.50 5.06
UC317 85 180 96 46 40 56 16 M16×1.50 6.9
UC318 90 190 96 48 40 56 16 M16×1.50 8.03
UC319 95 200 103 50 41 62 16 M16×1.50 8.91
UC320 100 215 108 54 42 66 18 M18×1.50 11.2

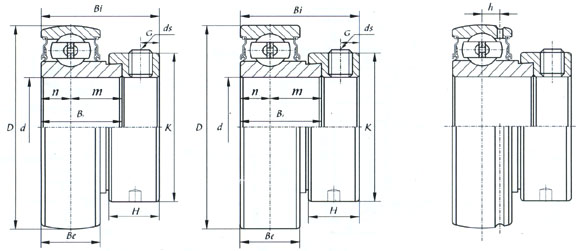

带顶丝球轴承SB200系列 轴承规格、性能、型号对照参数表

轴承型号   Bearing No. 轴径
Shaft Dia
外型尺寸Dimensions(mm) 重量
Weight
(kg)
d
mm D Bi Be n m G ds
mm
SB203 17 40 22 12 6.0 16.0 4.5 M5×0.8 0.07
SB204 20 47 25 14 7.0 18.0 5.0 M6×1.0 0.13
SB205 25 52 27 15 7.5 19.5 5.0 M6×1.0 0.18
SB206 30 62 30 16 8.0 22.0 6.0 M6×1.0 0.26
SB207 35 72 32 17 8.5 23.5 7.0 M6×1.0 0.43
SB208 40 80 34 18 9.0 25.0 8.0 M6×1.0 0.60

带偏心套球轴承SA200系列轴承规格、性能、型号对照参数表

轴承型号  Bearing No. 轴径
Shaft Dia
外型尺寸Dimensions(mm) 重量
Weight
(kg)
d
mm D Be l Bi n d1 H G ds
mm
SA203 17 40 13 28.6 19.1 6.5 28.6 13.5 5.0 M6×1.0 0.12
SA204 20 47 15 31.0 21.5 7.5 33.3 13.5 5.0 M6×1.0 0.13
SA205 25 52 15 31.0 21.5 7.5 38.1 13.5 5.0 M6×1.0 0.21
SA206 30 62 18 35.7 23.8 9.0 44.5 15.9 6.0 M6×1.0 0.33
SA207 35 72 19 38.9 25.4 9.5 55.0 17.5 6.5 M8×1.0 0.56
SA208 40 80 22 43.7 30.2 11 60.3 18.3 6.5 M8×1.0 0.69
带圆锥孔外球面球轴承UK200系列 轴承规格、性能、型号对照参数表

轴承型号       BearingNo. 轴径
Shaft Dia
外型尺寸Dimensions(mm) 重量
Weight
(kg)
d
mm D Bi Be n m
UK205 20 25 52 17 23 35 0.24
UK206 25 30 62 19 26 38 0.40
UK207 30 35 72 20 28 43 0.55
UK208 35 40 80 21 29 46 0.72
UK209 40 45 85 22 30 50 0.80
UK210 45 50 90 22 32 55 0.93
UK211 50 55 100 25 36 59 1.91
UK212 55 60 110 27 38 62 1.52
UK213 60 65 120 29 40 65 1.91
UK215 65 75 130 30 43 73 2.56
UK216 70 80 140 33 46 78 3.23
UK217 75 85 150 35 48 82 3.93
UK218 80 90 160 37 50 86 4.75

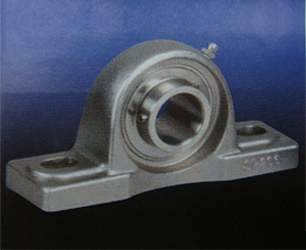

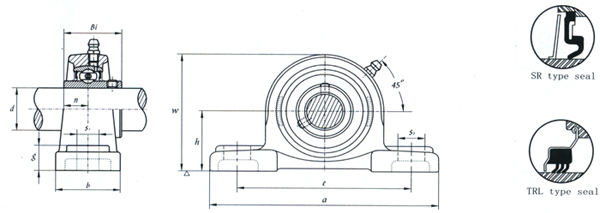

立式座UCP200系列轴承规格、性能、型号对照参数表


带座轴承型号Bearing Unit
No.
轴径
Shaft Dia
外型尺寸Dimensions(mm) 重量
Weight
(kg)
d
mm h a e b S1 S2 g w n Bi
UCP202 15 30.2 127 95 38 13 19 14 62 11.5 27.4 0.63
UCP203 17 30.2 127 95 38 13 19 14 62 11.5 27.4 0.60
UCP204 20 33.3 127 95 38 13 19 14 65 12.3 31.0 0.66
UCP205 25 36.5 140 105 38 13 19 15 71 14.3 34.1 0.80
UCP206 30 42.9 165 121 48 17 21 17 83 15.9 38.1 1.30
UCP207 35 47.6 167 127 48 17 21 18 93 17.5 42.9 1.60
UCP208 40 49.2 184 137 54 17 21 18 98 19.0 49.2 1.83
UCP209 45 54.0 190 146 54 17 21 20 106 19.0 49.2 2.18
UCP210 50 57.2 206 159 60 20 25 21 114 19.0 51.6 2.68
UCP211 55 63.5 219 171 60 20 25 23 126 22.2 55.6 3.27
UCP212 60 69.8 241 184 70 20 25 25 138 25.4 65.1 4.52
UCP213 65 76.2 265 203 70 25 29 27 151 25.4 65.1 5.70
UCP214 70 79.4 266 210 72 25 31 27 157 30.2 74.6 6.66
UCP215 75 82.6 275 217 74 25 31 28 163 33.3 77.8 7.40
UCP216 80 88.9 292 232 78 25 31 30 175 33.3 82.6 9.00
UCP217 85 95.2 310 247 83 25 31 32 1870 34.1 85.7 11.00
UCP218 90 101.6 327 262 88 27 33 33 200 39.7 96.0 13.00

不锈钢立式座轴承规格、性能、型号对照参数表、尺寸表


带座轴承代号
外形尺寸(mm) 带座轴承重量 (kg) 配用轴承代号 配用轴承座代号
D B S L J H H1 H2 A N N1 ds
SUCP201 47 31.0 12.7 127 95 30.2 62 14 38 13 19 M10 0.7 SUC201 SP201
SUCP202 47 31.0 12.7 127 95 30.2 62 14 38 13 19 M10 0.7 SUC202 SP202
SUCP203 47 31.0 12.7 127 95 30.2 62 14 38 13 19 M10 0.7 SUC203 SP203
SUCP204 47 31.0 12.7 127 95 33.3 65 14 38 13 19 M10 0.7 SUC204 SP204
SUCP205 52 34.1 14.3 140 105 36.5 71 15 38 13 19 M10 0.8 SUC205 SP205
SUCP206 62 38.1 15.9 165 121 42.9 83 17 48 17 23 M14 1.3 SUC206 SP206
SUCP207 72 42.9 17.5 167 127 47.6 93 18 48 17 23 M14 1.6 SUC207 SP207
SUCP208 80 49.2 19.0 184 137 49.2 100 18 54 17 23 M14 1.9 SUC208 SP208
SUCP209 85 49.2 19.0 190 146 54.0 106 20 54 17 23 M14 2.2 SUC209 SP209
SUCP210 90 51.6 19.0 206 159 57.2 114 21 60 20 26 M16 2.6 SUC210 SP210
SUCP211 100 55.6 22.2 219 171 63.5 126 23 60 20 26 M16 3.3 SUC211 SP211
SUCP212 110 65.1 25.4 241 184 69.8 138 25 70 20 31 M16 4.6 SUC212 SP212
SUCP213 120 65.1 25.4 265 203 76.2 151 27 70 25 31 M20 5.9 SUC213 SP213
SUCP214 125 74.6 30.2 266 210 79.4 157 27 72 25 31 M20 6.6 SUC214 SP214
SUCP215 130 77.8 33.3 275 217 82.6 163 28 74 25 31 M20 7.4 SUC215 SP215
SUCP216 140 82.6 33.3 292 232 88.9 175 30 78 25 31 M20 9.0 SUC216 SP216
SUCP217 150 85.7 34.1 310 247 95.2 187 32 83 25 33 M20 11.0 SUC217 SP217
SUCP218 160 96.0 39.7 327 262 101.6 200 33 88 27 38 M22 13.0 SUC218 SP218
SUCP220 180 108.0 42.0 380 308 115 225 40 95 30 38 M24 16.0 SUC220 SP220

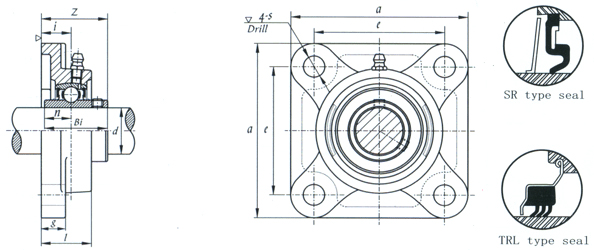

方形座UCF200系列轴承规格、性能、型号对照参数表

带座轴承型号
Bearing Unit No.
轴径
Shaft Dia
外型尺寸 Dimensions(mm) 重量
Weight
(kg)
d
mm a e i g l z s n Bi
UCF202 15 86 64 15 11 25.5 30.9 12 11.5 27.4 0.56
UCF203 17 86 64 15 11 25.5 30.9 12 11.5 27.4 0.54
UCF 204 20 86 64 15 11 25.5 33.7 12 12.3 31.0 0.61
UCF205 25 95 70 16 13 27.0 35.8 12 14.3 34.1 0.80
UCF206 30 108 83 18 13 31.0 40.2 12 15.9 38.1 1.11
UCF207 35 117 92 19 15 34.0 44.4 14 17.5 42.9 1.66
UCF208 40 130 102 21 15 36.0 51.2 16 19.0 49.2 1.93
UC209 45 137 105 22 16 38.0 52.2 16 19.0 49.2 2.28
UCF210 50 143 111 22 16 40.0 54.6 16 19.0 51.6 2.57
UCF211 55 162 130 25 18 43.0 58.4 19 22.2 55.6 3.98
UCF212 60 175 143 29 18 48.0 68.7 19 25.4 65.1 4.30
UCF213 65 187 149 30 22 50.0 69.7 19 25.4 65.1 5.49
UCF214 70 193 152 31 22 54.0 75.4 19 330.2 74.6 6.47
UCF215 75 200 159 34 22 56.0 78.5 19 33.3 77.8 6.54
UCF216 80 208 165 34 22 58.0 83.3 23 33.3 82.6 7.86
UCF217 85 220 175 36 24 63.0 87.6 23 34.1 85.7 9.77
UCF218 90 235 187 40 24 68.0 96.3 23 39.7 96.0 11.72

UCF系列产品说明:

Unit No.
Dimensions
   mm
Bolt Size mm Bearing No. Housing No. Weight
(kg)
d a e i g I s z B1 n
F204 20 86 64 15 12 25.5 12 41.6 43.7 17.1 M10   F204 0.63
F205 25 95 70 16 14 27 12 42.9 44.4 17.5 M10 205 F205 0.87
F206 30 108 83 18 14 31 12 48.1 48.4 18.3 M10

206

F206 1.25
F207 35 117 92 19 16 34 14 51.3 51.1 18.8 M12 207 F207 1.58

F208

40 130 102 21 16 36 16 55.9 56.3 21.4 M14 208 F208 1.99

F209

45 137 105 22 18 38 16 56.9 56.3 21.4 M14 209 F209 2.32
F210 50 143 111 22 18 40 16 60.1 62.7 24.6 M14 210 F210 2.61
F211 55 162 130 25 20 43 19 68.6 71.4 27.8 M16 211 F211 3.52

菱形座UCFL200系列 轴承规格、性能、型号对照参数表

带座轴承型号
Bearing Unit
No.
轴径
Shaft Dia
外型尺寸 Dimensions(mm) 重量
Weight
(kg)
d
mm a e b i g l z s n Bi
UCFL202 15 113 90 60 15 12 25.5 30.9 12 11.5 27.4 0.42
UCFL203 17 113 90 60 15 12 25.5 30.3 12 11.5 27.4 0.41
UCFL204 20 113 90 60 15 12 25.5 33.7 12 12.3 31.0 0.48
UCFL205 25 130 99 68 16 14 27.0 35.8 16 14.3 34.1 0.60
UCFL206 30 148 117 80 18 14 31.0 40.2 16 15.9 38.1 0.98
UCFL207 35 161 130 90 19 16 34.0 44.4 16 17.5 42.9 1.31
UCFL208 40 175 144 100 21 16 36.0 51.2 16 19.0 49.2 1.53
UCFL209 45 188 148 108 22 18 38.0 52.2 19 19.0 49.2 1.68
UCFL210 50 197 157 115 22 18 40.0 54.6 19 19.0 51.6 1.88
UCFL211 55 224 184 130 25 20 43.0 58.4 19 22.2 55.6 3.10
UCFL212 60 250 202 140 29 20 48.0 68.7 23 25.4 65.1 4.00
UCFL213 65 258 210 155 30 24 50.0 69.7 23 25.4 65.1 5.00
UCFL214 70 265 216 160 31 24 54.0 75.4 23 30.2 74.6 5.60
UCFL215 75 275 225 165 34 24 56.0 78.5 23 33.3 77.8 6.20
UCFL216 80 290 233 180 34 24 58.0 83.3 25 33.3 82.6 8.20
UCFL217 85 305 248 190 36 26 63.0 87.6 25 34.1 85.7 9.26
UCFL218 90 320 265 205 40 26 68.0 96.3 25 39.7 96.0 11.73

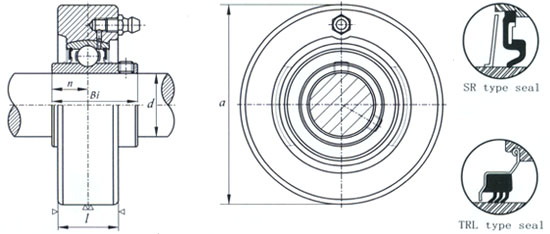

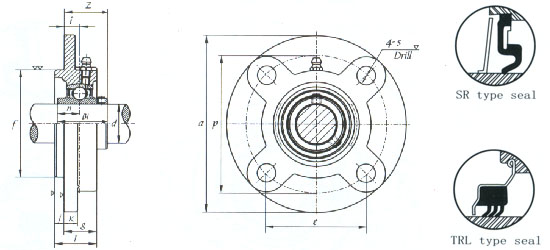

凸台圆形座UCFC200系列轴承规格、性能、型号对照参数表


带座轴承型号
Bearing Unit
No.
轴径
Shaft Dia
外型尺寸 Dimensions(mm) 重量
Weight
(kg)
d
mm a p i g j k s e f z n Bi
UCFC202 15 100 78 10 20.5 5 7 12 55.1 62 25.9 11.5 27.4 0.77
UCFC203 17 100 78 10 20.5 5 7 12 55.1 62 25.9 11.5 27.4 0.76
UCFC204 20 100 78 10 20.5 5 7 12 55.1 62 28.7 12.3 31.0 0.81
UCFC205 25 115 90 10 21.0 6 7 12 63.6 70 29.8 14.3 34.1 1.09
UCFC206 30 125 100 10 23.0 8 8 12 70.7 80 32.2 15.9 38.1 1.51
UCFC207 35 135 110 11 26.0 8 9 14 77.8 90 36.4 17.5 42.9 1.98
UCFC208 40 145 120 11 26.0 10 9 14 84.8 100 41.2 19.0 49.2 2.32
UCFC209 45 160 132 10 26.0 12 14 16 93.3 105 4.02 19.0 49.2 3.07
UCFC210 50 165 138 10 28.0 12 14 16 97.6 110 42.6 19.0 51.6 3.28
UCFC211 55 185 150 13 31.0 12 15 19 106.1 125 46.4 22.2 55.6 4.20
UCFC212 60 195 160 17 36.0 12 15 19 113.1 135 56.7 25.4 65.1 5.45
UCFC213 65 205 170 16 36.0 14 15 19 120.2 145 55.7 11.5 65.1 5.91
UCFC214 70 215 177 17 40.0 14 18 19 125.1 150 61.4 11.5 74.6 7.26
UCFC215 75 220 184 18 40.0 16 18 19 130.1 160 62.5 11.5 77.8 8.02
UCFC216 80 240 200 18 42.0 16 18 23 141.4 170 67.3 12.3 82.6 9.92
UCFC217 85 250 208 18 45.0 18 20 23 147.1 180 69.6 33.3 87.5 11.58
UCFC218 90 265 220 22 50.0 18 20 23 155.5 190 78.3 39.7 96.0 13.74

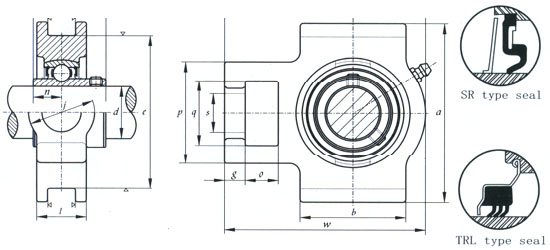

滑块座UCT200系列轴承规格、性能、型号对照参数表


带座轴承型号
Bearing Unit
No.
轴径
Shaft Dia
外型尺寸 Dimensions(mm) 重量
Weight
(kg)
d
mm o g s p q b k e a w j i h n Bi
UCT202 15 16 10 51 32 19 51 12 76 89 94 32 21 61 11.5 27.4 0.78
UCT203 17 16 10 51 32 19 51 12 76 89 94 32 21 61 11.5 27.4 0.77
UCT 204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 12.3 31.0 0.81
UCT205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 14.3 34.1 0.92
UCT206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 15.9 38.1 1.01
UCT207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 17.5 42.9 1.70
UCT208 40 19 16 83 49 29 83 16 102 114 144 49 33 88 19.0 49.2 2.43
UCT209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 19.0 49.2 2.58
UCT210 50 19 16 83 49 29 86 16 102 117 149 49 37 90 19.0 51.6 2.78
UCT211 55 25 19 102 64 35 95 22 130 146 171 61 38 106 22.2 55.6 4.17
UCT212 60 32 19 102 64 35 102 22 130 146 194 61 42 119 25.4 65.1 4.90
UCT213 65 32 21 111 70 41 121 26 151 167 224 70 44 137 11.5 27.4 7.30
UCT214 70 32 21 111 70 41 121 26 151 167 224 70 46 137 11.5 27.4 7.36
UCT215 75 32 21 111 70 41 121 26 151 167 232 70 48 140 11.5 27.4 7.99
UCT216 80 32 21 111 70 41 121 26 165 184 235 70 51 140 12.3 31.0 8.92
UCT217 85 38 29 124 73 48 157 30 173 198 260 73 54 162 14.3 34.1 11.46
UCT218 90 40 30 130 80 48 140 30 190 215 275 80 55 170 14.3 34.1 14.76

产品说明:

Unit No. Dimensions  mm in.   Bearing
No.
Housing
No.
Weight
(kg)
d o g p g S b k e a w j l h t B n
UCT201 12 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC201 T204 0.80
UCT202 15 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC202 T204 0.79
UCT203 17 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC203 T204 0.78
UCT204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC204 T204 0.76
UCT205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 48 34.1 14.3 UC205 T205 0.81
UCT206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 53 38.1 15.9 UC206 T206 1.22
UCT207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 59.5 42.9 17.5 UC207 T207 1.44
UCT208 40 19 16 83 49 29 83 16 102 114 144 49 33 89 69 49.2 19 UC208 T208 2.40
UCT209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 69 49.2 19 UC209 T209 2.36
UCT210 50 19 16 83 49 29 86 16 102 117 149 49 37 90







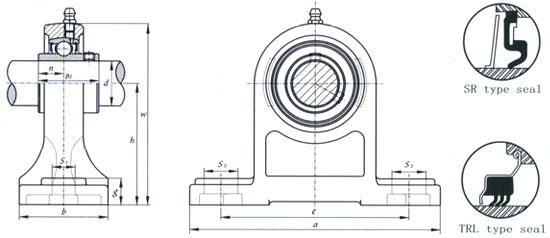

高中心立式座UCPH200系列 轴承规格、性能、型号对照参数表

带座轴承型号 Bearing Unit
No.
轴径
Shaft Dia
外型尺寸Dimensions(mm) 重量
Weight
(kg)
d
mm h a e b S1 S2 g w n Bi
UCPH202 15 70 127 95 40 13 19 15 101 11.5 27.4 0.92
UCPH203 17 70 127 95 40 13 19 15 101 11.5 27.4 0.91
UCPH204 20 70 127 95 40 13 19 15 101 12.3 31.0 0.96
UCPH205 25 80 140 105 50 13 19 16 114 14.3 34.1 1.20
UCPH206 30 90 165 121 50 17 21 18 130 15.9 38.1 1.60
UCPH207 35 95 167 127 60 17 21 19 140 17.5 42.9 2.10
UCPH208 40 100 184 137 70 17 25 19 149 19.0 49.2 2.70
UCPH209 45 105 190 146 70 17 25 20 157 19.0 49.2 3.10
UCPH210 50 110 206 159 70 20 25 22 165 19.0 51.6 3.50

环形座UCC200系列轴承规格、性能、型号对照参数表

带座轴承型号
Bearing Unit
No.
轴径
Shaft Dia
外型尺寸 Dimensions(mm) 重量
Weight
(kg)
d
mm h a e b
UCC202 15 72 20 11.5 27.4 0.45
UCC203 17 72 20 11.5 27.4 0.44
UCC204 20 72 20 12.3 31.0 0.49
UCC205 25 80 22 14.3 34.1 0.65
UCC206 30 85 27 15.9 38.1 0.82
UCC207 35 90 28 17.5 42.9 1.03
UCC208 40 100 30 19.0 49.2 1.20
UCC209 45 110 31 19.0 49.2 1.50
UCC210 50 120 33 19.0 51.6 1.90
UCC211 55 125 35 22.2 55.6 2.10
UCC212 60 130 38 25.4 65.1 2.50
UCC213 65 140 40 25.4 65.1 3.00

窄立式座UCPA200系列轴承规格、性能、型号对照参数表


带座轴承型号 BearingUnit No.    轴径
Shaft Dia
外型尺寸Dimensions(mm) 重量
Weight
(kg)
d
mm h a e b g w t r n Bi
UCPA203 17 30.2 76 52 38 11 62 12 M10×1.5 11.5 27.4 0.63
UCPA204 20 33.3 76 52 38 11 62 12 M10×1.5 12.3 31.0 0.66
UCPA205 25 36.5 84 56 38 12 72 15 M10×1.5 14.3 34.1 0.89
UCPA206 30 42.9 94 66 48 12 84 18 M14×2.0 15.9 38.1 1.31
UCPA207 35 47.6 110 80 48 13 95 20 M14×2.0 17.5 42.9 1.71
UCPA208 40 49.2 116 84 54 13 100 20 M14×2.0 19.0 49.2 2.18
UCPA209 45 54.0 120 90 54 13 108 25 M14×2.0 19.0 49.2 2.28
UCPA210 50 57.2 130 94 60 14 116 25 M16×2.0 19.0 51.6 2.98

ZY2600系列剖分式轴承座轴承规格、性能、型号对照参数表

型号 d d1 d1 D g1 g A A1 H H1 H0 L J N1 N S 重量(kg) 适用轴承
向心球轴承 调心球轴承 调心滚子轴承
Z2605Y 25 20 32 62 32 60 82 52 50 22 95 190 150 14 16 M12 2 305 1305
1605

Z2606Y 30 25 38 72 35 58 82 52 50 22 100 190 150 14 16 M12 2.2 306 1306
1606

Z2607Y 35 30 44 80 41 66 90 60 60 25 120 210 170 14 16 M12 3.1 307 1307
1607

Z2608Y 40 35 49 90 43 71 95 60 60 25 125 210 170 14 16 M12 3.4 308 1308
1608
3608 53608
Z2609Y 45 40 55 100 46 79 105 70 70 28 140 270 210 18 20 M16 4.7 309 1309
1609
3609 53609
Z2610Y 50 45 61 110 50 89 115 70 70 30 145 270 210 18 20 M16 5.2 310 1310
1610
3610 53610
Z2611Y 55 50 67 120 53 94 120 80 80 30 160 290 230 18 20 M16 6.6 311 1311
1611
3611 53611
Z2612Y 60 55 73 130 56 95 125 80 80 30 165 290 230 18 20 M16 74 312 1312
1612
3612 53612
Z2613Y 65 60 78 140 58 100 130 90 95 32 185 330 260 22 25 M20 9.8 313 1313
1613
3613 53613
Z2614Y 70 65 84 150 61 100 130 90 95 32 195 330 260 22 25 M20 11.2 314 1314
1614
3614 53614
Z2615Y 75 70 90 160 65 104 140 100 100 35 205 360 290 22 25 M20 14.2 315 1315
1615
3615 53615
Z2616Y 80 75 95 170 68 109 145 100 112 35 222 360 290 22 25 M20 14.2 316 1316
1616
3616 53616
Z2617Y 85 78 101 180 70 115 155 110 112 40 227 400 320 26 31 M24 16 317 1317
1617
3617 53617
Z2618Y 90 80 107 190 74 120 160 110 112 40 232 400 320 26 31 M24 20 318 1318
1618
3618 53618
Z2619Y 95 85 113 200 77 130 170 120 125 45 250 420 350 26 31 M24 23.1 319 1319
1619
3619 53619
Z2620Y 100 90 120 215 83 127 175 120 140 45 280 420 350 26 31 M24 30.8 320 1320
1620
3620 53620
Z2622Y 110 100 133 240 90 142 190 130 150 50 305 460 390 26 31 M24 39.2 322 1322
1622
3622 53622
Z2624Y 120 110 142 260 96 157 205 160 160 60 330 540 450 33 38 M30 45.8 324 1324
3624 53624
Z2626Y 130 115 155 280 103 167 215 160 170 60 350 560 470 33 38 M30 48 326   3626 53626



ZY2500 系列剖分式轴承座轴承规格、性能、型号对照参数表

号 d d1 d1 D g1 g A A1 H H1 H0 L J N1 N S 重量(kg) 适用轴承
向心球轴承 调心球轴承 调心滚子轴承
Z2505Y 25 20 30 52 26 45 67 46 40 22 80 170 130 14 16 M12 1.4 205 1205
1505
53505
Z2506Y 30 25 36 62 28 53 77 52 50 22 95 190 150 14 16 M12 1.9 206 1206
1506
53506
Z2507Y 35 30 42 72 31 58 82 52 50 22 100 190 150 14 16 M12 2.2 207 1207
1507
53507
Z2508Y 40 35 48 80 31 61 85 60 60 25 120 210 170 14 16 M12 2.7 208 1208
1508
3508 53508
Z2509Y 45 40 52 85 31 59 85 60 60 25 122 210 170 14 16 M12 2.9 209 1209
1509
3509 53509
Z2510Y 50 45 58 90 31 64 90 60 60 25 125 210 170 14 16 M12 3.2 210 1210
1510
3510 53510
Z2511Y 55 50 64 100 33 69 95 70 60 28 140 270 210 18 20 M16 4.4 211 1211
1511
3511 53511
Z2512Y 60 55 70 110 36 75 105 70 70 30 145 270 210 18 20 M16 5.1 212 1212
1512

3512 53512

Z2513Y 65 60 76 120 41 80 110 80 70 30 160 290 230 18 20 M16 6.4 213 1213
1513
3513 53513
Z2514Y 70 65 81 125 41 85 115 80 80 30 165 290 230 18 20 M16 6.4 214 1214
1514
3514 53514
Z2515Y 75 70 91 130 41 85 115 80 80 30 165 290 230 18 20 M16 7.1 215 1215
1515
3515 53515
Z2516Y 80 75 97 140 43 85 120 90 80 32 185 330 260 22 25 M20 9.4 216 1216
1516
3516 53516
Z2517Y 85 78 103 150 46 90 125 90 95 32 195 330 260 22 25 M20 10 217 1217
1517
3517 53517
Z2518Y 90 80 109 160 50 105 145 100 95 35 205 360 290 22 25 M20 12.5 218 1218
1518
3518 53518
Z2519Y 95 85 114 170 53 105 145 100 100 35 222 360 290 22 25 M20 14.1 219 1219
1519
3519 53519
Z2520Y 100 90 125 180 56 120 160 110 112 40 227 400 320 26 31 M24 16.7 220 1220
1520
3520 53520 3053220
Z2522Y 110 100 136 200 63 127 175 120 112 45 250 420 350 26 31 M24 19.5 222 1222
1522
3522 53522 3053222
Z2524Y 120 110 148 215 68 137 185 120 125 45 280 420 350 26 31 M24 24.6 224   3524 53524 3053224
Z2526Y 130 115 160 230 74 140 190 130 140 50 300 450 380 26 31 M24 30.5 226   3526 53526 3053226
Z2528Y 140 125 171 250 78 155 205 150 150 50 310 510 420 33 38 M30 37.5 228   3528 53528 3053228
Z2530Y 150 135 182 270 83 170 220 160 150 60 330 540 450 33 38 M30 45.5 230   3530 53530 3053230
Z2532Y 160 140 290 290 90 185 235 160 160 60 350 560 470 33 38 M30 53.5 232   3532 53532 3053232




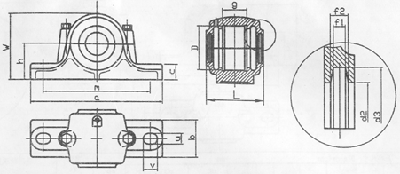

SN600 系列剖分式轴承座轴承规格、性能、型号对照参数表

轴承座型号 基本尺寸 重量 适用轴承型号
适用紧定套 定位环尺寸及数量
D
H8
a b c g
h12
h
h12
L W m w v d2
H12
d3
H 12
f1
H12
f2
Number
QTY
SN605 62 185 52 22 24 50 80 90 150 15 20 21.5 31 3 4.2 2.1
1305
2305
  H305 HE305
H2305 HE2305

SR62×8.5
SR62×10

2
1
SN606 72 185 52 22 37 50 82 95 150 15 20 26.5 38 4 5.4 2.8
1306
2306
  H306 HE306
H2306 HE2306
SR72×9
SR72×10
2
1
SN607 80 205 60 25 41 60 90 110 170 15 20 31.5 43 4 5.4 3.5
1307
2307
  H307 HE307
H2307 HE2307
SR80×10
SR80×10
2
1
SN608 90 205 60 25 43 60 95 115 170 15 20 36.5 48 4 5.4 4.2
1308
2308
21308
22308
H308 HE308
H2308 HE2308
SR90×10
SR90×10
2
1
SN609 100 255 70 28 46 70 105 130 210 18 23 41.5 53 4 5.4 5.0
1309
2309
21309
22309
H309 HE309
H2309 HE2309
SR100×10.5
SR100×10
2
1
SN610 110 255 70 30 50 70 115 135 210 18 23 46.5 58 4 5.4 6.1
1310
2310
21310
22310
H310 HE310
H2310 HE2310
SR110×11.5
SR110×10
2
1
SN611 120 275 80 30 53 80 120 150 230 18 23 51.5 67 5 6.9 6.5
1311
2311
21311
22311
H311 HE311
H2311 HE2311
SR120×12
SR120×10
2
1
SN612 130 280 80 30 56 80 125 155 230 18 23 56.5 72 5 6.9 7.9
1312
2312
21312
22312
H312 HE312
H2312 HE2312
SR130×12.5
SR130×10
2
1
SN613 140 315 90 32 58 95 130 175 260 22 27 62 77 5 6.8 10.8
1313
2313
21313
22313
H313 HE313
H2313 HE2313
SR140×12.5
SR140×10
2
1
SN614 160 345 100 35 65 100 140 195 290 22 27 67 82 5 8.1 14.6
1315
2315
21315
22315
H315 HE315
H2315 HE2315
SR160×14
SR160×10
2
1
SN615 170 345 100 35 68 112 145 212 290 22 32 72 89 6 8.1 17.1
1316
2316
21316
22316
H316 HE316
H2316 HE2316
SR170×14.5
SR170×10
2
1
SN616 180 380 110 40 70 112 155 218 420 26 35 77 94 6 8.1 18.7
1317
2317
21317
22317
H317 HE317
H2317 HE2317
SR180×14.5
SR180×10
2
1
SN617 190 400 110 33 74 112 160 230 350 26 35 82 99 6 8.1 24.1
1318
2318
22318 H318 HE318
H2318 HE2318
SR190×15.5
SR190×10
2
1
SN618 200 420 120 36 77 125 170 245 390 26 35 87 104 6 9.3 25.5
1319
2319
22319 H319 HE319
H2319 HE2319
SR200×16
SR200×10
2
1
SN619 215 420 120 38 83 140 175 280 450 26 38 92 111 7 10.8 31
1320
2320
22320 H320 HE320
H232 HE2320
SR215×18
SR215×10
2
1
SN620 240 460 130 40 90 150 190 300 470 28 42 102 125 8 10.7 41.4
1322
2322
22322 H322 HE322
H2322 HE2322
SR240×20
SR240×10
2
1
SN624 260 540 160 50 96 160 205 325 520 33 42 113 135 8 10.7 54.6   22324 H2324 HE2324
SR260×10
1
SN626 280 560 160 50 103 170 215 350 560 33 45 118 140 8 12.2 67.2   22326 H2326 HE2326
SR280×10
1
SN628 300 630 170 55 112 180 235 375 580 35 45 128 154 9 12.2 92.6   22328 H2328 HE2328
SR300×10
1
SN630 320 680 180 55 118 190 245 395 560 35 52 138 164 9 12.2 101.5   22330 H2330 HE2330
SR320×10
1
SN632 340 710 190 60 124 200 255 415 580 42 52 143 173 10 13.7 122.3   22332 H2332 HE2332
SR340×10
1

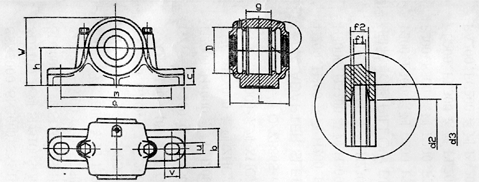

 SN500 系列剖分式轴承座

轴承座型号

基本尺寸

重量
W
t
kg
适用轴承型号
  适用紧定套
  定位尺寸及数量
D
H8
A
B
C
G
H12
H
H12
L
W
M
U
V
d2
H12
d3
H12
f1
H13
f2
Number
QTY
SN505
52 165 46 22 25 40 67 75 130 15 20 21.5 31 3 4.2 1.4 1250K
2250K
22205K H205 HE205
H305 HE305

SR52×5
SR52×7

2
1
SN506
62
185
52
22
30
50
77
90
150
15
20
26.5
38
4
5.4
1.9
1206K
2206K
22206K
H206 HE206
H306 HE306
SR62×7
SR62×10
2
1
SN507
72
185
52
22
33
50
82
95
150
15
20
31.5
43
4
5.4
2.0
1207K
2207K
22207K
H207 HE207
H307 HE307
SR72×8
SR72×10
2
1
SN508
80
205
60
25
33
60
85
110
170
15
20
36.5
48
4
5.4
3.2
1208K
2208K
22208K
H208 HE208
H308 HE308
SR80×7.5
SR80×10
2
1
SN509
85
205
60
25
31
60
85
112
170
15
20
41.5
53
4
5.4
3.0
1209K
2209K
22209K
H209 HE209
H309 HE309
SR85×6
SR85×8
2
1
SN510
90
205
60
25
33
60
90
115
170
15
20
46.5
58
4
5.4
3.4
1210K
2210K
22210K
H210 HE210
H310 HE310
SR90×6.5
SR90×10
2
1
SN511
100
255
70
28
33
70
95
130
210
18
23
51.5
67
5
6.9
4.6
1211K
2211K
22211K
H211 HE211
H311 HE311
SR100×6
SR100×8
2
1
SN512
110
255
70
30
38
70
105
135
210
18
23
56.5
72
5
6.9
5.0
1212K
2212K
22212K
H212 HE212
H312 HE312
SR110×8
SR110×10
2
1
SN513
120
275
80
30
43
80
110
150
230
18
23
62
77
5
6.8
6.8
1213K
2213K
22213K
H213 HE213
H313 HE313
SR120×10
SR120×12
2
1
SN515
130
280
80
30
41
80
115
155
230
18
23
67
82
5
6.8
7.4
1215K
2215K
22215K
H215 HE215
H315 HE315
SR130×8
SR130×10
2
1
SN516
140
315
90
32
43
95
120
175
260
22
27
72
89
6
8.1
9.5
1216K
2216K
22216K
H216 HE216
H316 HE316
SR140×8.5
SR140×10
2
1
SN517
150
320
90
32
46
95
125
185
260
22
27
77
94
6
8.1
10.0
1217K
2217K
22217K
H217 HE217
H317 HE317
SR150×9
SR150×10
2
1
SN518
160
345
100
35
62.4
100
145
195
290
22
27
82
99
6
8.1
12.8
1218K
2218K
22218K
23218K
H218 HE218
H318 HE318
H2318 HE2318
SR160×16.2
SR160×11.2
SR160×10
2
1
1
SN519
170
345
100
35
53
112
140
210
290
22
27
87
104
6
8.1
15.4
1219K
2219K
22219K
H219 HE219
H319 HE319
SR170×10.5
SR170×10
2
1
SN520
180
380
110
40
70.3
112
160
218
320
26
32
92
111
7
9.3
17.8
2220k
22220K
23220K
H320 HE320
H2320 HE2320
SR180×12.1
SR180×10
2
1
SN522
200
410
120
45
80
125
175
240
350
26
32
102
125
8
10.8
19
2222k
22222K
23222K
H322 HE322
H2322 HE2322
SR200×13.5
SR200×10
2
1
SN524
215
410
120
45
86
140
185
270
350
26
32
113
135
8
10.7
26
22224K
23224K
H324 HE324
H2324 HE2324
SR215×14
SR215×10
2
1
SN526
230
445
130
50
90
150
190
290
380
28
36
118
140
8
10.7
32
22226K
23226K
H326 HE326
H2326HE2326
SR230×13
SR230×10
2
1
SN528
250
500
150
50
98
150
205
305
420
33
42
128
154
9
12.2
40
22228K
23228K
H328 HE328
H2328 HE2328
SR250×15
SR250×10
2
1
SN530
270
530
160
60
106
160
220
325
450
33
42
138
164
9
12.2
47.2
22230K
23230K
H330 HE330
H2330 HE2330
SR270×16.5
SR270×10
2
1
SN532
290
550
160
60
114
170
235
345
470
33
42
143
173
10
13.7
56.5
22232K
23232K
H332 HE332
H2332 HE2332
SR290×17
SR290×10
2
1

 SN300 系列剖分式轴承座


承座型号

基本尺寸

重量

适用轴承型号

定位环尺寸及数量

D
H8

a

b

c

g
h12

h
h12

L

W

m

w

v

d2
H12

d3
H 12

f1
H12

f2

Number

QTY

SN305

62

185

52

22

34

50

80

90

150

15

20

31.5

43

4

5.4

1.6

1305
2305



SR62×8.5
SR62×10

2
1

SN306

72

185

52

22

37

50

82

95

150

15

20

36.5

48

4

5.4

1.9

1306
2306



SR72×9
SR72×10

2
1

SN307

80

205

60

25

41

60

90

110

170

15

20

46.5

58

4

5.4

2.6

1307
2307



SR80×10
SR80×10

2
1

SN308

90

250

60

25

43

60

95

115

170

15

20

51.5

67

4

5.4

3.2

1308
2308

21308
22308

SR90×10
SR90×10

2
1

SN309

100

255

70

28

46

70

105

130

210

18

23

56.5

72

5

6.9

4.5

1309
2309

21309
22309

SR100×10.5
SR100×10

2
1

SN310

110

255

70

30

50

70

115

135

210

18

23

62

77

5

6.9

5.0

1310
2310

21310
22310

SR110×11.5
SR110×10

2
1

SN311

120

275

80

30

53

80

120

150

230

18

23

67

82

5

6.8

6.6

1311
2311

21311
22311

SR120×12
SR120×10

2
1

SN312

130

280

80

30

56

80

125

155

230

18

23

72

89

5

6.8

7.0

1312
2312

21312
22312

SR130×12.5
SR130×10

2
1

SN313

140

315

90

32

58

95

130

175

260

22

27

77

94

6

8.1

8.8

1313
2313

21313
22313

SR140×12.5
SR140×10

2
1

SN315

160

345

100

35

65

100

140

195

290

22

27

87

104

6

8.1

11.4

1315
2315

21315
22315

SR160×14
SR160×10

2
1

SN316

170

345

100

35

68

112

145

212

290

22

27

92

111

6

8.1

13.0

1316
2316

21316
22316

SR170×14.5
SR170×10

2
1

SN317

180

380

110

40

70

112

155

218

320

26

32

97

116

7

9.3

16.0

1317
2317

21317
22317

SR180×14.5
SR180×10

2
1

SN318

190

400

110

33

74

112

160

230

320

26

35

102

125

8

10.8

22.8

1318
2318

22318

SR190×15.3
SR190×9.5

2
1

SN319

200

420

120

36

77

125

170

245

350

26

35

113

135

8

10.7

27.8

1319
2319

22319

SR200×15.8
SR200×9.5

2
1

SN320

215

420

120

38

83

140

175

280

350

26

35

118

140

8

10.7

34.0

1320
2320

22320

SR215×17.5
SR215×9.5

2
1

SN322

240

460

130

40

90

150

190

300

390

28

38

128

154

9

12.2

45.0

1322
2322

22322

SR240×19.8
SR240×9.5

2
1

SN324

260

540

160

50

96

160

205

325

450

33

42

138

164

9

12.2

62.0



22324

SR260×10

1

SN326

280

560

160

50

103

170

215

350

470

33

42

153

183

10

13.7

68.8



22326

SR280×10

1

SN328

300

630

170

55

112

180

235

375

520

35

45

163

293

10

13.7

98.0



22328

SR300×10

1

SN330

320

680

180

55

118

190

245

395

560

35

45

173

203

10

13.7

116



22330

SR320×10

1

SN332

340

710

190

60

124

200

255

415

580

42

52

183

213

10

13.7

135



22332

SR340×10

1

SN200 系列剖分式轴承座



轴承座型号

基本尺寸

重量

适用轴承型号

适用紧定套

定位环尺寸及数量

D
H8

a

b

c

g
h12

h
h12

L

W

m

w

v

d2
H12

d3
H 12

f1
H12

f2

Number

QTY

SN205

52

165

46

22

25

40

67

75

130

15

20

31.5

43

4

5.4

1.4

1205
2205

22205

H205 HE205
H305 HE305

SR52×5
SR52×7

2
1

SN206

62

185

52

22

30

50

77

90

150

15

20

36.5

48

4

5.4

1.9

1206
2206

22206

H206 HE206
H306 HE306

SR62×7
SR62×10

2
1

SN207

72

185

52

22

33

50

82

95

150

15

20

46.5

58

4

5.4

2.0

1207
2207

22207

H207 HE207
H307 HE307

SR72×8
SR72×10

2
1

SN208

80

205

60

22

33

60

86

110

170

15

20

51.5

67

5

6.9

3.0

1208
2208

22208

H208 HE208
H308 HE308

SR80×7.5
SR80×10

2
1

SN209

85

205

60

25

31

60

86

112

170

15

20

56.5

72

5

6.9

3.2

1209
2209

22209

H209 HE209
H309 HE309

SR85×6
SR85×8

2
1

SN210

90

205

60

25

33

60

90

115

170

15

20

62

77

5

6.8

3.4

1210
2210

22210

H210 HE210
H310 HE310

SR90×6.5
SR90×10

2
1

SN211

100

255

70

25

33

70

95

130

210

18

23

67

82

5

6.8

4.5

1211
2211

22211

H211 HE211
H311 HE311

SR100×6
SR100×8

2
1

SN212

110

255

70

28

38

70

105

135

210

18

23

72

89

6

8.1

5.0

1212
2212

22212

H212 HE212
H312 HE312

SR110×8
SR110×10

2
1

SN213

120

275

80

30

43

80

110

150

230

18

23

77

94

6

8.1

5.4

1213
2213

22213

H213 HE213
H313 HE313

SR120×10
SR120×12

2
1

SN214

125

275

80

30

44

80

115

155

230

18

23

82

99

6

8.1

6.1

1214
2214

22214

H214 HE214
H314 HE314

SR125×10
SR125×13

2
1

SN215

130

280

80

30

41

80

115

155

230

18

23

87

104

6

8.1

7.4

1215
2215

22215

H215 HE215
H315 HE315

SR130×8
SR130×10

2
1

SN216

140

315

90

32

43

95

120

175

260

22

27

92

111

7

9.3

9.5

1216
2216

22216

H216 HE216
H316 HE316

SR140×8.5
SR140×10

2
1

SN217

150

320

90

32

46

95

125

185

260

22

27

97

116

8

10.8

10.0

1217
2217

22217

H217 HE217
H317 HE317

SR150×9
SR150×10

2
1

SN218

160

345

100

35

62.4

100

145

195

290

22

27

102

125

8

10.7

12.8

1218
2218

22218
23218

H218 HE218
H318 HE318
H2318 HE2318

SR160×16.2
SR160×11.2
SR160×10

2
2
1

SN219

170

345

100

35

53

112

140

210

290

22

27

113

135

8

10.7

17.8

1219
2219

22219

H219 HE219
H319 HE319

SR170×10.5
SR170×10

2
1

SN220

180

380

110

40

70.3

112

160

218

320

26

32

118

140

9

12.2

19.0

2220

22220
23220

H320 HE320
H2320 HE2320

SR180×12.1
SR180×10

2
1

SN222

200

410

120

45

90

125

175

240

350

26

32

128

154

9

12.2

23

2222

22222
23222

H322 HE322
H2322 HE2322

SR200×13.5
SR200×10

2
1

SN224

215

410

120

45

86

140

185

270

350

26

32

138

164

10

13.7

25



22224
23224

H3124 HE3124
H2324 HE2324

SR215×14
SR215×10

2
1

SN226

230

445

130

50

90

150

190

290

380

28

36

148

174

10

13.7

28



22226
23226

H3126 HE3126
H2326 HE2326

SR230×13
SR230×10

2
1

SN228

250

500

150

50

98

150

205

305

420

33

42

158

184

10

13.7

36



22228
23228

H3128 HE3128
H2328 HE2328

SR250×15
SR250×10

2
1

SN230

270

530

160

60

106

160

220

325

450

33

42

168

194

10

13.7

45.5



22230
23230

H3130 HE3130
H2330 HE2330

SR270×16.5
SR270×10

2
1

SN232

290

550

160

60

114

170

235

345

470

33

42

178

204

10

13.7

56.5



22232
22232

H3132 HE3132
H2332 HE2332

SR290×17
SR290×10

2
1

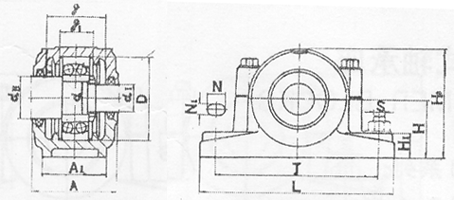

 XHC4 系列剖分式轴承座

轴承座型号
基本尺寸
重量
d
H8
D W h
h12
b a m n H
≈
e c J S r
XHC4-80 80 110 140 110 110 340 280 70 245 22 45 125 M20 4 25.9
XHC4-90 90 120 160 120 130 360 300 80 265 22 50 150 M20 4 35.4
XHC4-100 100 140 180 140 150 380 320 90 305 26 55 165 M24 4 49.0
XHC4-110 110 150 180 140 150 400 330 90 310 26 55 165 M24 5 53.2
XHC4-120 120 160 200 150 170 420 350 100 340 26 60 190 M24 5 72.4
XHC4-130 130 175 220 160 190 460 380 110 370 34 65 195 M30 5 93.4
XHC4-140 140 190 220 170 190 480 400 110 385 34 65 210 M30 5 105.9
XHC4-150 150 200 240 180 210 500 420 130 410 34 70 220 M30 5 128.7
XHC4-160 160 210 240 190 210 500 420 130 420 34 70 220 M30 5 130.7

 H4000 系列剖分式轴承座

轴承座型号
基本尺寸
重量
d
H8
D W h
h12
b a m n C H J e t d1 r s
H4050 50 70 75 50 60 200 160 30 25 105 90 14.5 M10 M10×1  2.5 M12 4.2
H4060 60 80 90 60 75 240 190 40 25 125 100 18.5 M12 M10×1 2.5 M16 6.5
H4070 70 95 105 70 90 260 210 45 30 140 120 18.5 M12 M14×1.5 2.5 M16 9.5
H4080 80 110 120 80 100 290 240 55 35 160 140 24 M16 M14×1.5 2.5 M20 14.5
H4090 90 120 135 85 115 300 250 70 35 170 150 24 M16 M14×1.5 3.0 M20 18.0
H4100 100 130 150 90 130 340 280 80 40 185 160 24 M16 M14×1.5 3.0 M20 23.0
H4110 110 140 165 95 140 350 290 85 40 190 170 24 M16 M14×1.5 3.0 M20 30.0
H4120 120 150 180 105 155 370 310 90 40 205 190 28 M20 M14×1.5 3.0 M24 41.5
H4140 140 175 210 120 170 390 330 100 45 230 210 28 M20 M14×1.5 4.0 M24 51.0
H4160 160 200 240 130 200 410 350 120 50 250 230 28 M20 M14×1.5 4.0 M24 59.5
H4180 180 220 270 140 220 460 400 140 50 260 260 35 M24 M14×1.5 4.0 M30 73.0
H4200 200 250 300 160 245 520 440 160 55 295 300 42 M30 M14×1.5 5.0 M36 98.0
H4220 220 270 320 170 265 550 470 180 60 360 330 42 M30 M14×1.5 5.0 M36 125.0

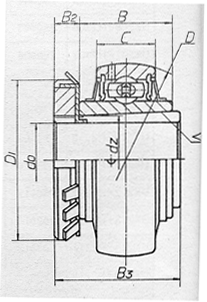

 UK300+H2300 (290600) 型:带紧定套外球面轴承

轴承代号 外型尺寸(mm ) 重量(kg) 额定动负荷Cr(KN) 额定静负荷Cor(KN) 极限转速(r/min)
新代号 旧代号 d0 dz D D1 B3 B B2 C
UK305+H2305 290604 20 25 62 38 35 27 8 21 0.36 17.22 11.39 2800
UK306+H2306 290606 25 30 72 45 38 30 8 23 0.59 20.77 14.97 2600
UK307+H2307 290607 30 35 80 52 43 34 9 25 0.75 25.66 17.92 2200
UK308+H2308 290608 35 40 90 58 46 36 10 27 1.02 31.35 22.38 2000
UK309+H2309 290609 40 45 100 65 50 39 11 30 1.38 40.68 30.00 1800
UK310+H2310 290610 45 50 110 70 55 42 12 32 1.68 47.58 35.71 1700
UK311+H2311 290611 50 55 120 75 59 44 12 34 2.06 55.05 41.91 1400
UK312+H2312 290612 55 60 130 80 62 48 13 36 2.53 62.88 48.60 1300
UK313+H2313 290613 60 65 140 85 65 49 14 38 3.08 72.21 56.68 1200
UK315+H2315 290614 65 75 160 98 73 56 15 42 4.84 87.25 71.67 1000
UK316+H2316 290615 70 80 170 105 78 58 17 44 5.75 94.57 80.35 1000
UK317+H2317 290616 75 85 180 110 82 61 18 46 6.72 102.05 89.52 950
UK318+H2318 290617 80 90 190 120 86 66 18 48 7.87 110.81 100.76 900
UK319+H2319 290618 85 95 200 125 90 67 19 50 9.02 120.51 113.75 850
UK320+H2320 290620 90 100 215 130 97 74 20 54 11.1 133.06 131.18 800
UK322+H2322 290622 100 110 240 145 105 82 21 60 14.9 157.66 167.64 700
UK324+H2324 290623 110 120 260 155 112 86 22 64 18.0 175.07 194.42 630
UK326+H2326 290624 115 130 280 165 121 90 23 68 23.3 194.93 226.71 560
UK328+H2328 290625 125 140 300 180 131 95 24 73 28.9 211.38 253.93 500

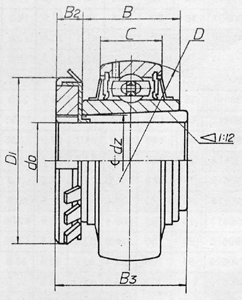

 UK200+H2300 (290500) 型:带紧定套外球面轴承

轴承代号 外型尺寸(mm) 重量(kg) 额定动负荷Cr(KN) 额定静负荷Cor(KN) 极限转速(r/min)
新代号 旧代号 d0 dz D D1 B3 B B2 C
UK205+H2305 290504 20 25 52 38 35 26 8 17 0.25 10.78 6.98 3400
UK206+H2306 290505 25 30 62 45 38 28 8 19 0.36 14.97 10.04 2800
UK207+H2307 290506 30 35 72 52 43 36 9 20 0.57 19.75 13.67 2400
UK208+H2308 290507 35 40 85 58 46 30 10 21 0.74 22.71 15.94 2200
UK209+H2309 290508 40 45 80 65 50 33 11 22 0.83 24.36 17.71 1900
UK210+H2310 290509 45 50 90 70 55 35 12 24 0.97 26.98 19.84 1800
UK211+H2311 290510 50 55 100 75 59 39 12 25 1.26 33.37 25.11 1600
UK212+H2312 290511 55 60 110 80 62 41 13 27 1.59 36.74 27.97 1500
UK213+H2313 290512 60 65 120 85 65 41.5 14 27 2.00 44.01 34.18 1400
UK215+H2315 290513
