轴承内圈沟超精机和轴承外圈沟超精机 精度检验 轴承行业国家标准：JB/T 9921.1－1999

轴承内圈沟超精机和轴承外圈沟超精机精度检验

1 范围
本标准规定了轴承内圈沟超精机和轴承外圈沟超精机的几何精度检验和工作精度检验的要求及检验方法。
本标准适用于加工轴承内圈最大孔径25~100 mm 和轴承外圈最大外径40~125 mm 的四工位二步法超精机。其它型式的超精机可参照使用。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1031—1995 表面粗糙度 参数及其数值
GB/T 17421.1—1998 机床检验通则 第1部分：在无负荷或精加工条件下机床的几何精度
JB/T 9924—1999 磨削表面波纹度
3 一般要求
3 . 1 使用本标准时，应参照GB/T 17421.1 的有关规定。尤其是检验前的安装、主轴及其他部件的空运转升温、检验方法和检验工具的精度。
3 . 2 参照GB/T 17421.1—1998 中3.1 的规定调整安装水平，水平仪在纵向和横向的读数均不超过0.04/1000。
3. 3 检验前一般可按装拆工具和检验方便、热检项目的要求安排实际检验次序。
3 . 4 当实测长度与本标准规定的长度不同时，允差应根据GB/T 17421.1—1998 中2.3.1.1 的规定按能够测量的长度折算。折算结果小于0.001 mm时，仍按0.001 mm计。
3. 5 工作精度检验时，试件的检验应在精磨后进行。
3. 6 根据用户和制造厂的协议，检验项目可以增减。

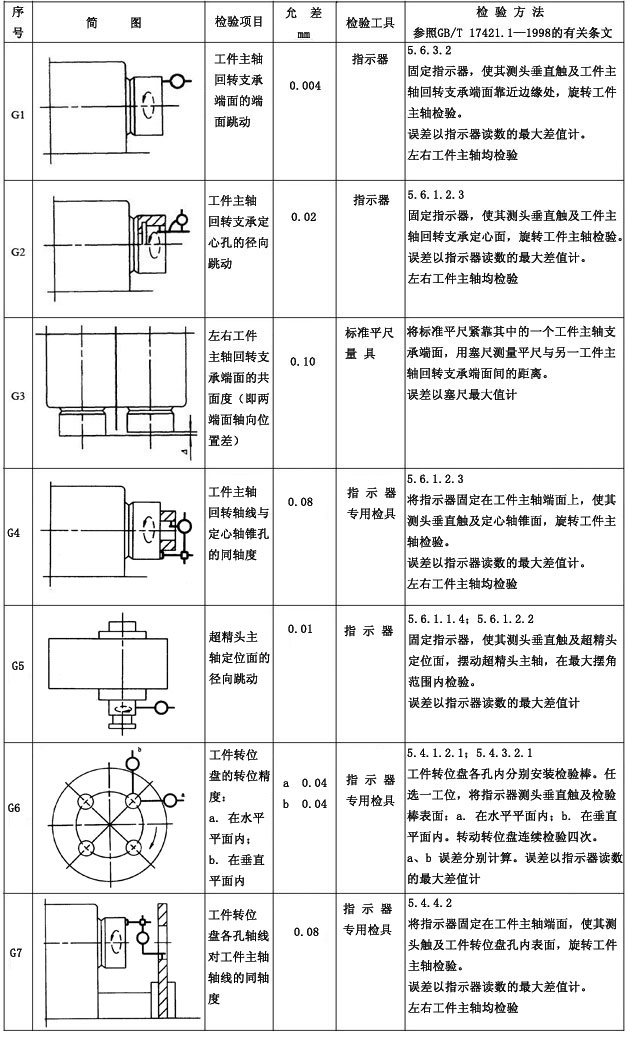

4 几何精度检验

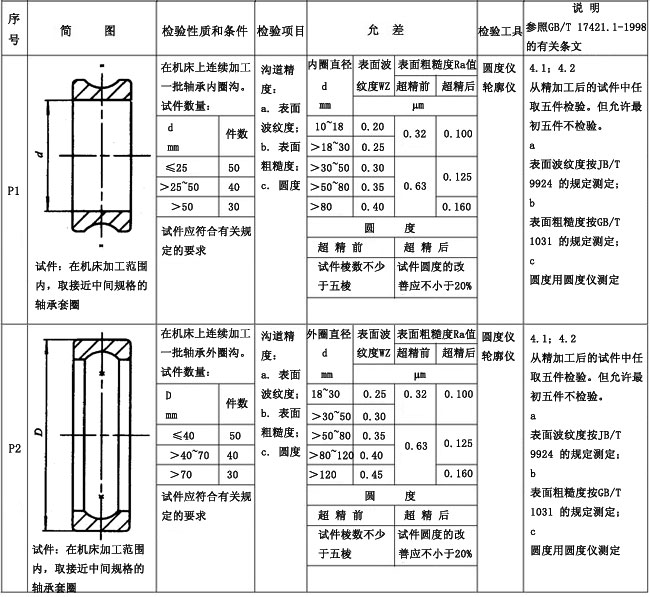

5 工作精度检验
