滚动轴承 向心轴承 公差 GB／T 307．1-2005[国家标准]

滚动轴承向心轴承公差
Rolling bearings-Radial bearings-Tolerances
(ISO 492:2002，MOD)

前言
GB /T 3 07分为四个部分:
— 第 1部分:滚动轴承向心轴承公差;
— 第 2部分:滚动轴承测量和检验的原则及方法;
— 第 3部分:滚动轴承通用技术规则;
— 第 4部分:滚动轴承推力轴承公差。
本 部 分 为GB/T 307的第1部分。
本 部 分 修改采用ISO 492:2002((滚动轴承向心轴承公差》。
本 部 分 根据ISO 492:2002重新起草。对于ISO 492:2002引用的其他国际标准中有被修改采用为
我国标准的，本部分引用我国的这些国家标准代替对应的国际标准(见本部分第2章)
为 了 便 于使用，本部分还做了下列编辑性修改:
— “本国际标准”一词改为“本部分”;
— 删除了国际标准的目次和前言;
— 用小数点“.”代替作为小数点的逗号“，”
本 部 分 代替GB/T 307.1-1994《滚动轴承向心轴承公差》。
本 部 分 与GB/T 307.1 -1994相比，主要变化如下:
— 修 改 了部分符号及其名称，如V,,p-V,,,,V no-V.,(1 994年版和本版的第4章及各表);

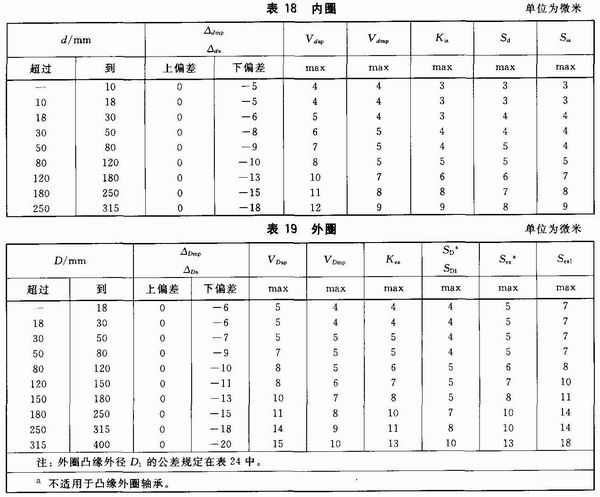

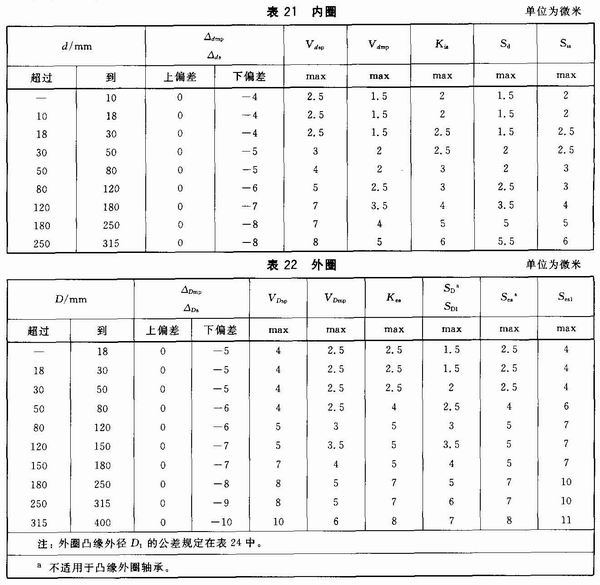

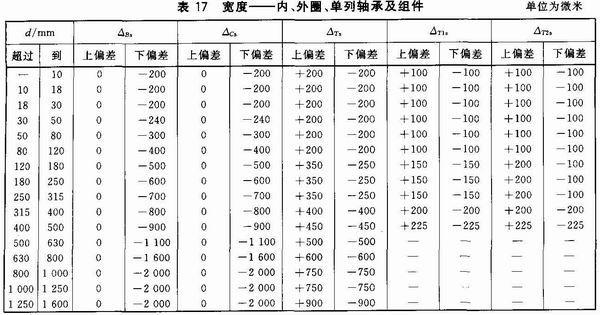

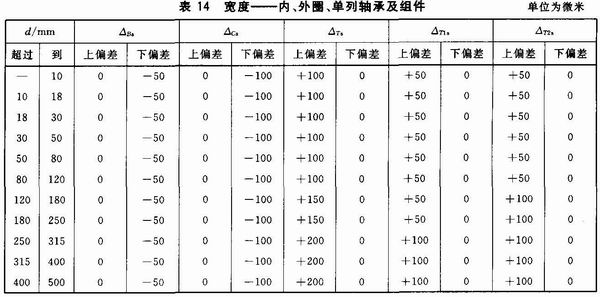

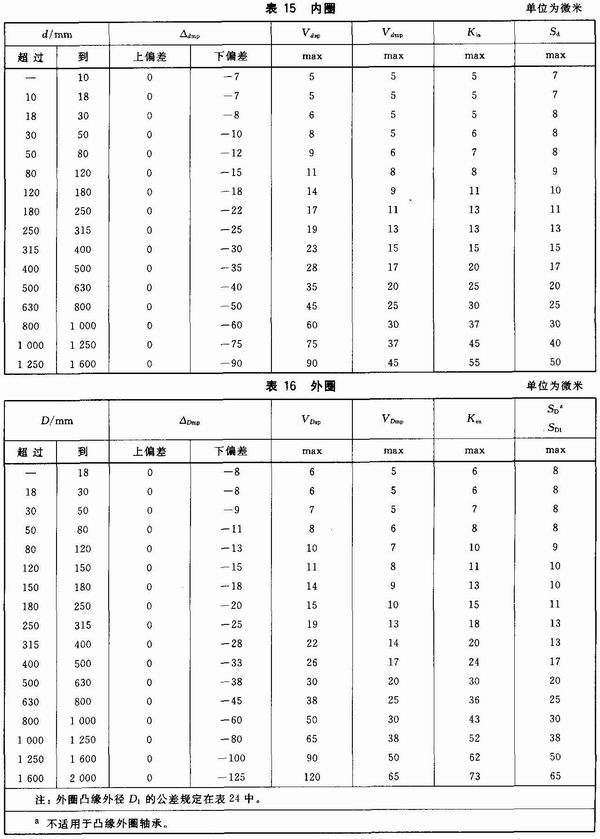

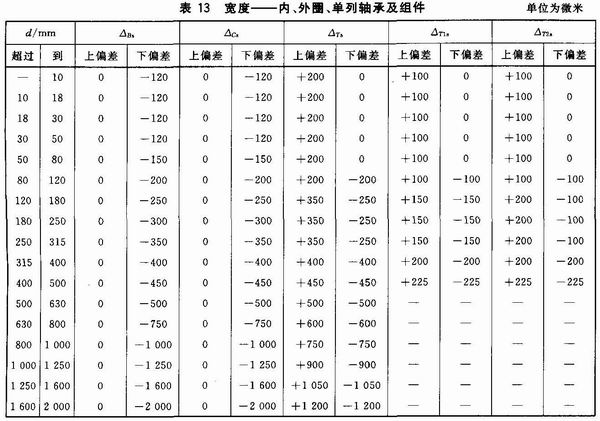

— 增 加了0,6X,5,4级圆锥滚子轴承部分尺寸段轴承的公差值(1994年版和本版的表11^ -表 16 ,1 99 4 年 版 的表17和表18，本版的表17—表20)和2级圆锥滚子轴承的公差值(见表21~ 表 23 );

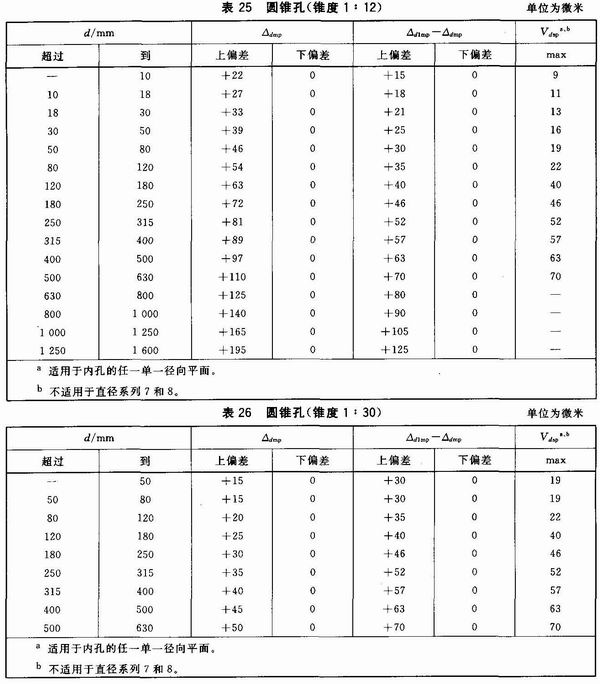

— 增 加了d≤50m m锥度1.30圆锥孔的公差(1994年版的表21;本版的表26);

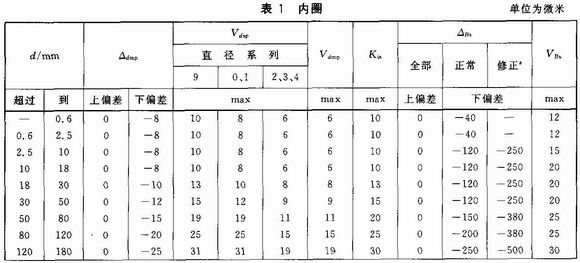

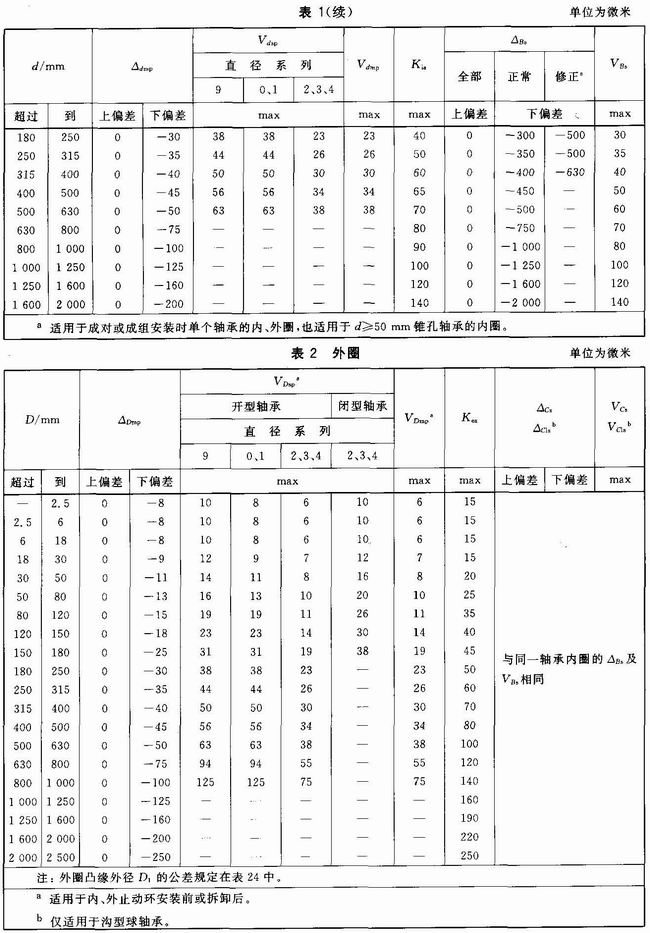

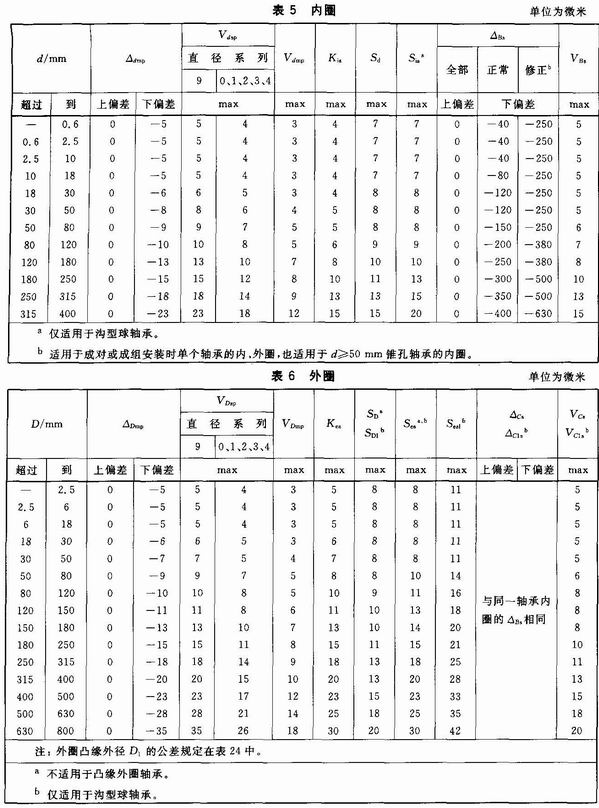

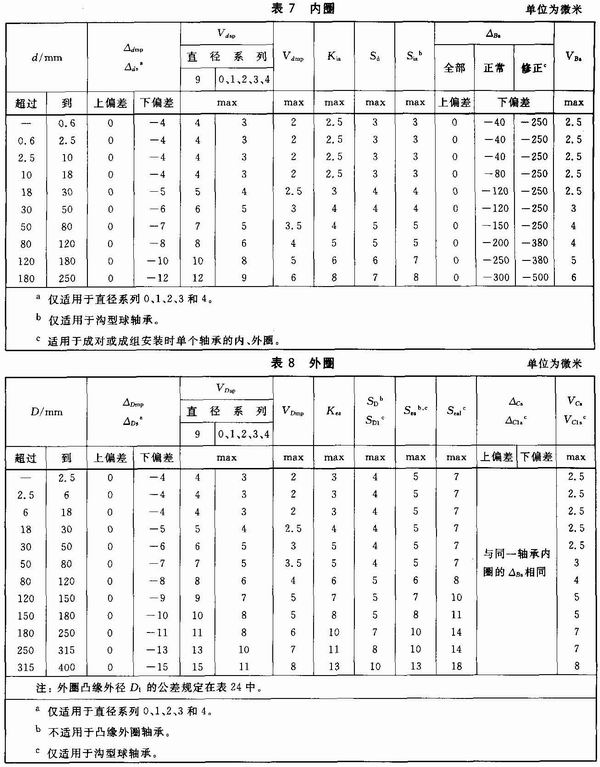

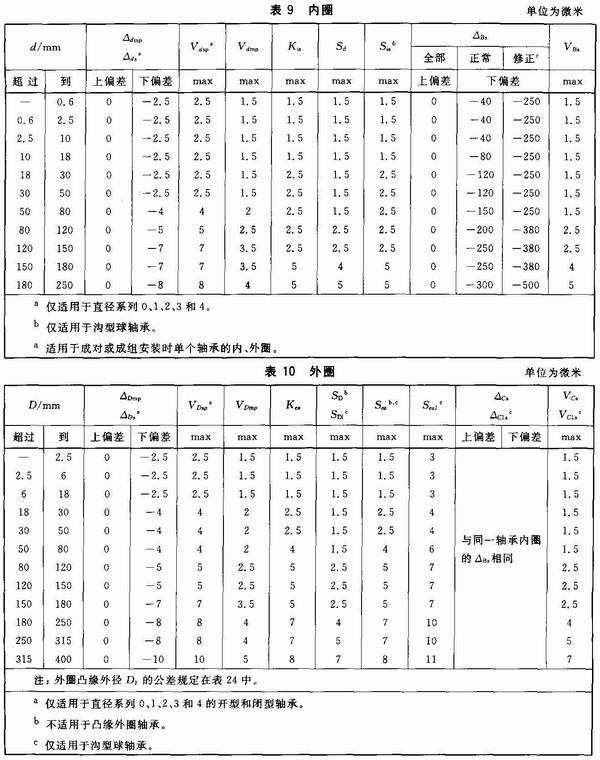

— 修 改了部分表的脚注的内容(1994年版和本版的表1~表10);

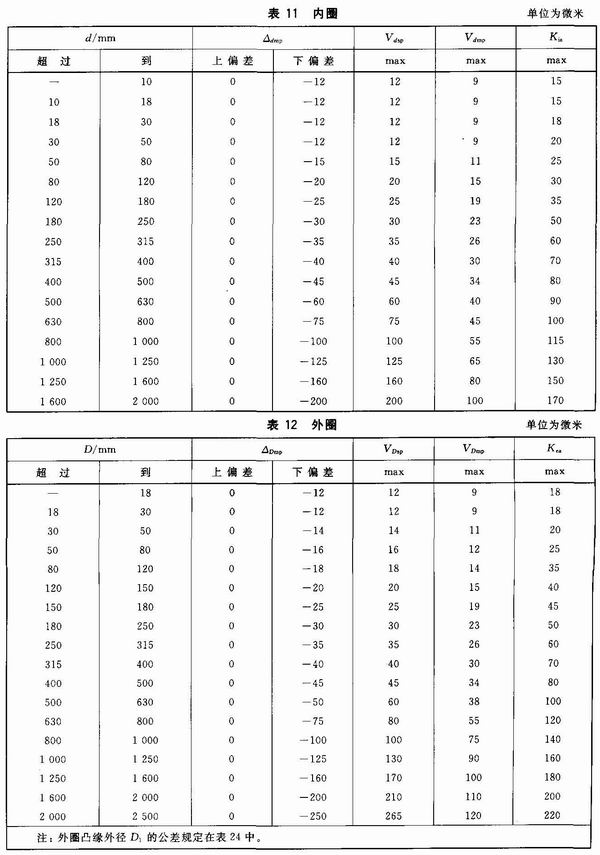

— 修 改了表12中5000D镇630尺寸段轴承的VD值(1994年版和本版的表12),
本 部 分 由中国机械工业联合会提出。
本 部 分 由 全国滚动轴承标准化技术委员会(SAC/TC9 8)归口。
本 部 分 起草单位:洛阳轴承研究所。
本 部 分 主要起草人:李飞雪。
本 部 分 所代替标准的历次版本发布情况为:
— GB 307 -1964(部分)、GB 307-1977部分),GB/T 307.1 -1984(部分),GB 7812-1987,GB / T 307.1 - 1994.

1  范围
    GB／T307的本部分规定了符合GB／T273．3—1999、GB／T273．1—2003和GB／T7217－2002的向心滚动轴承的外形尺寸(倒角尺寸除外)公差和旋转精度公差。
   本部分不适用于某些特殊类型的向心轴承(如冲压外圈滚针轴承)或特殊场合使用的向心轴承(如飞机机架轴承和仪器精密轴承)。这些轴承的公差规定在相应的标准中。倒角尺寸极限规定在GB／T274—2000中。

2  规范性引用文件

下 列 文 件中的条款通过GB/T 307的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB /T 273.1 -2003 滚动轴承圆锥滚子轴承外形尺寸总方案(ISO 355:1977,R ollingb earings-Metrict aperedr ollerb earings-Boundaryd imensionsa nds eriesd esignations,M OD)
GB /T 273.3 -1999 滚动轴承向心轴承外形尺寸总方案(eqvI SO 15:1998)
GB /T 274-2000 滚动轴承倒角尺寸最大值(idtI SO 582:1995)
GB /T 4 199-2003 滚动轴承公差定义(ISO 1132-1:2000,R ollingb earings-Tolerances-Part 1:T erms and definitions,M OD)
GB /T 6930-2002 滚动轴承词汇(ISO 5593:1997,IDT)
GB /T 7217-2002 滚动轴承凸缘外圈向心球轴承凸缘尺寸(ISO 8443:1999,IDT)
GB /T 7 811-1999 滚动轴承参数符号

3术语和定义

GB/T 4199-2003和GB/T 6930-2002确立的术语和定义适用于本部分。

4 符号

4．1总则
GB／T7811一1999确立的以及下列符号适用于本部分。

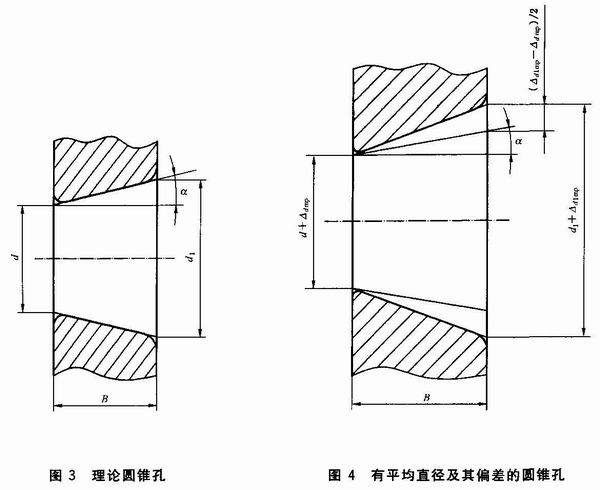

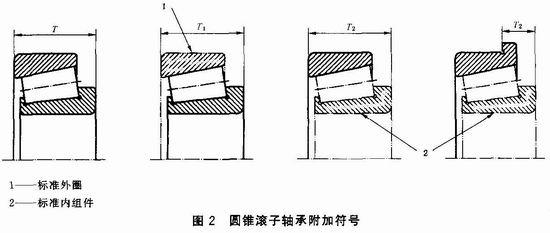

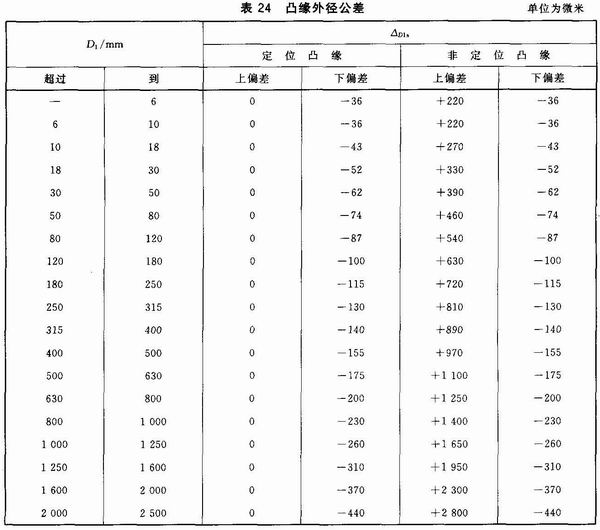

除另有说明外，图1～图4中所示符号(公差除外)和表1～表26中示值均表示公称尺寸。

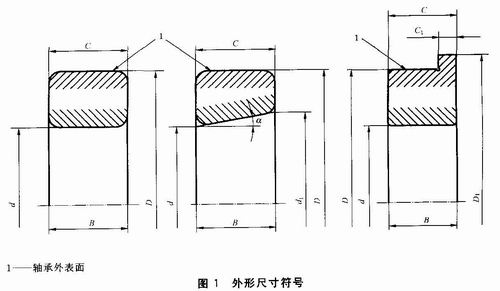

4．2  外形尺寸和旋转精度符号，尺寸符号见图1。
B— 内圈宽度
VBs— 内圈宽度变动量
△Bs— 内圈单一宽度偏差
C— 外圈宽度
C1 — 外圈凸缘宽度
Vcs— 外圈宽度变动量
Vcls— 外圈凸缘宽度变动量

△cs— 外圈单一宽度偏差
△cls-— 外圈凸缘单一宽度偏差
d— 内径
d1— 基本圆锥孔在理论大端的直径
Vdmp— 平均内径变动量(仅适用于基本圆柱孔)
Vdsp— 单一平面内径变动量
△dmp— 单一平面平均内径偏差(对于基本圆锥孔心dmp仅指内孔的理论小端)
△ds— 单一内径偏差
△d1mp —基本圆锥孔在理论大端的单一平面平均内径偏差
D — 外径
D1— 外圈凸缘外径
VDmp— 平均外径变动量
VDsp— 单一平面外径变动量
△Dmp— 单一平面平均外径偏差
△Ds — 单一外径偏差
△D1s — 外圈凸缘单一外径偏差
K ea— 成套轴承外圈径向跳动
K ia— 成套轴承内圈径向跳动
Sd— 内圈端面对内孔的垂直度
SD — 外圈外表面对端面的垂直度
SD1— 外圈外表面对凸缘背面的垂直度
Sea— 成套轴承外圈轴向跳动
Sea1— 成套轴承外圈凸缘背面轴向跳动
Sia — 成套轴承内圈轴向跳动
α— 内圈内R锥角(半锥角)
