轴承行业国家标准：GB 10448-1989 滑动轴承单层和多层轴承用铸造铜合金

滑 动 轴 承 单层和多层轴承用铸造铜合金
Plain bearings-Copper alloys-Cast copper alloys for solid and multilayer plain bearings

本标准参照采用ISO 4382/1-1982《滑动轴承——铜合金——第1部分:单层和多层轴承用铸造铜合金》。
1 主题内容
本标准规定了用于制造单层和多层轴承的铸造铜合金的化学成分、机械物理性能、试验方法及标记。
2 引用标准
GB 228 金属拉伸试验法
GB 10451 滑动轴承薄壁轴承用金属多层材料
GB 10452 滑动轴承单层轴承减摩合金的硬度检验方法
GB 10453 滑动轴承多层轴承减摩合金的硬度检验方法
3 化学成分和机械物理性能
3.1 化学成分

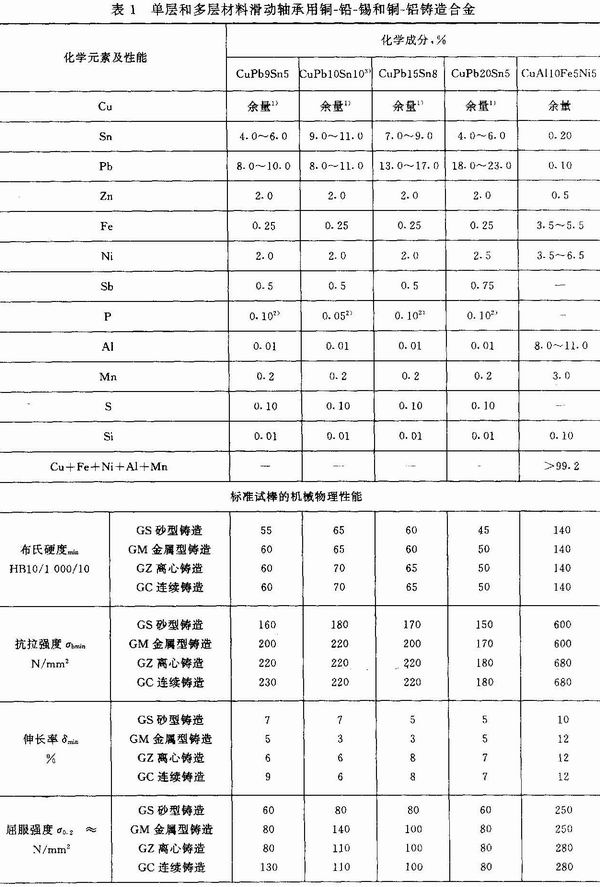

铸造铜合金的化学成分见表1和表2，表中单个数值表示允许最大含量。
其他铸造铜合金材料由供需双方协商。
化学元素的分析可以按照有关标准进行，或由供需双方协商。
3.2 机械物理性能

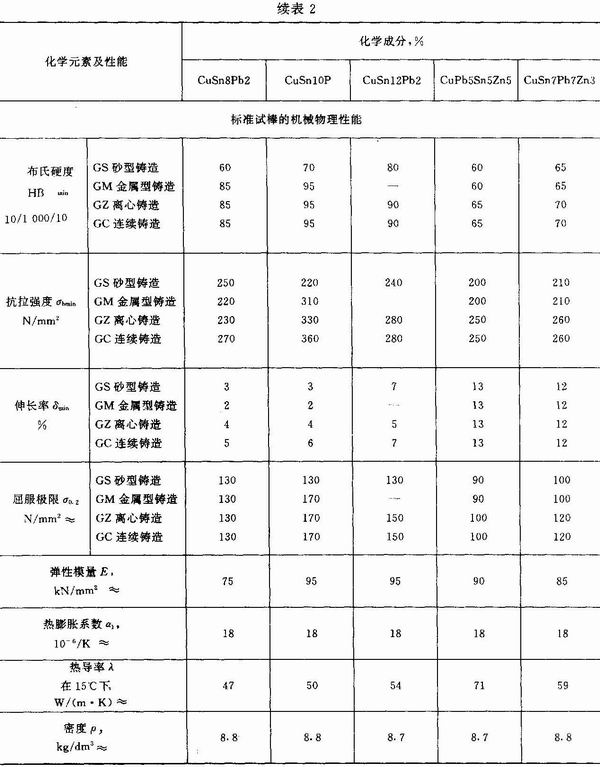

铸造铜合金标准试棒的机械物理性能见表1和表2
表中的屈服强度Qo.2、 弹性模量E、热膨胀系数all热导率A、密度P作为推荐值供设计者选用。

注:1)含Ni
2)对连续铸造，经协商磷的含量可增至1.5%。
3)磷的含量可以经协商确定
4 机械性能试验方法
铸造铜合金的拉伸试验按照GB 228的规定进行。

铸造铜合金的硬度检验按照GB10452和GB10453的规定进行
5 代号和标记
5.1 代号
GS — 砂型铸造;
GM — 金属型铸造;
GZ — 离心铸造;
GC — 连续铸造;
α— 抗拉强度试验;
αδ—  抗拉强度和伸长率试验;
HB — 布氏硬度检验。
5.2 标记示例
轴承合金为CuPb10Sn10、工艺为连续铸造(GC)、要求抗拉强度和伸长率试验(as)的标记示例:
轴承合金 GB 1 04 48-GC-CuPb10Sn10-a8
6 一般用途

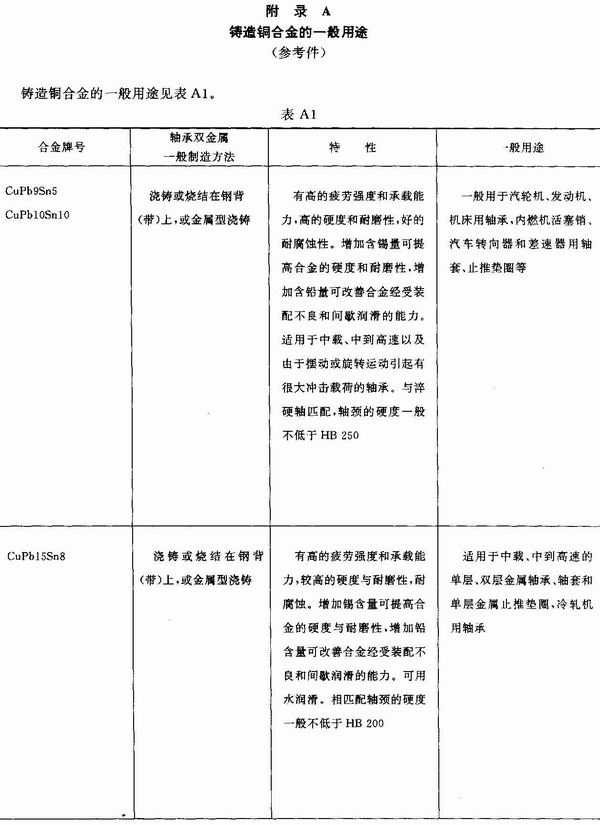

铸造铜合金的一般用途见附录A(参考件)。

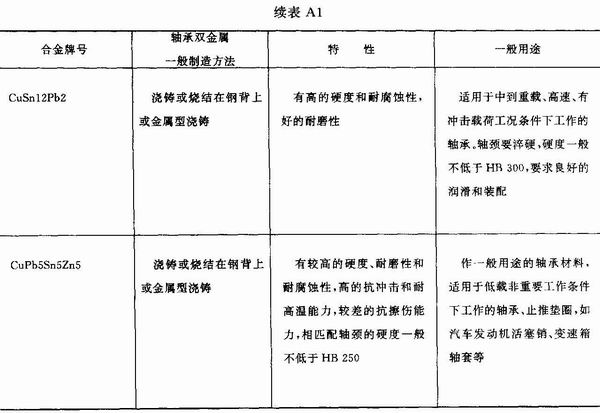

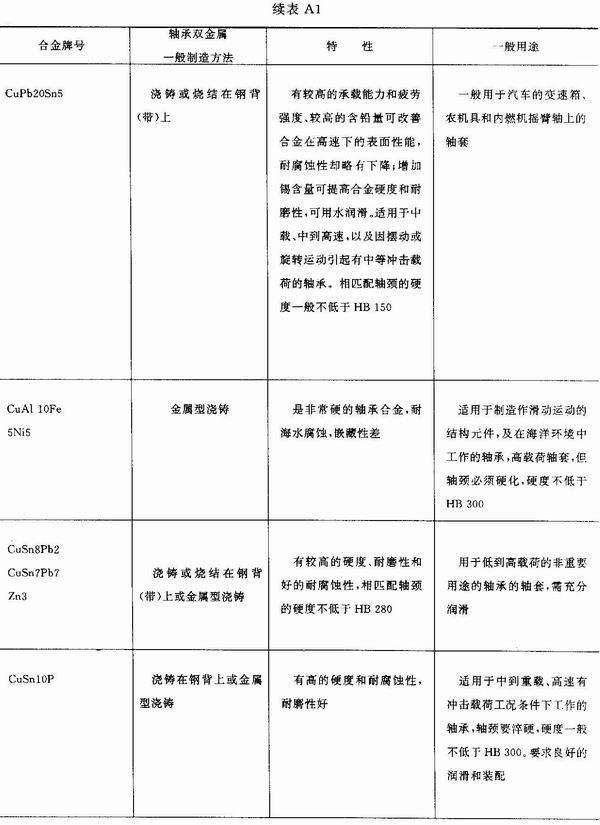

铸造铜合金的一般用途见表A1

附加说明:
本标准由机械电子工业部提出。
本标准由机械电子工业部机械标准化研究所归口。
本标准由机械电子工业部机械标准化研究所、长春汽车研究所负责起草。
本标准主要起草人万麻、张宝义。
