    轴瓦结构


    轴瓦是滑动轴承的重要组成部分。常用轴瓦分整体式和剖分式两种结构。

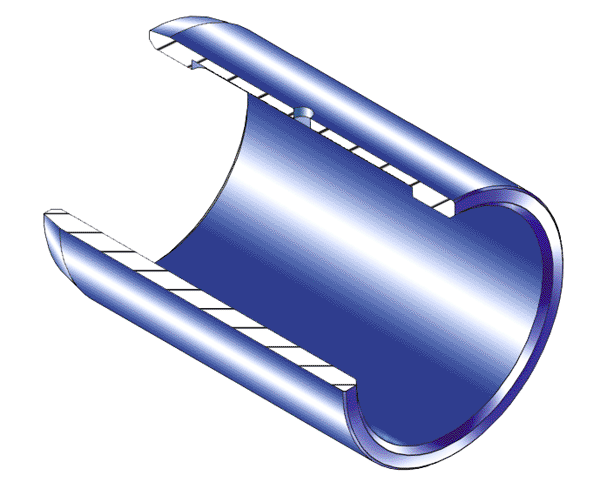

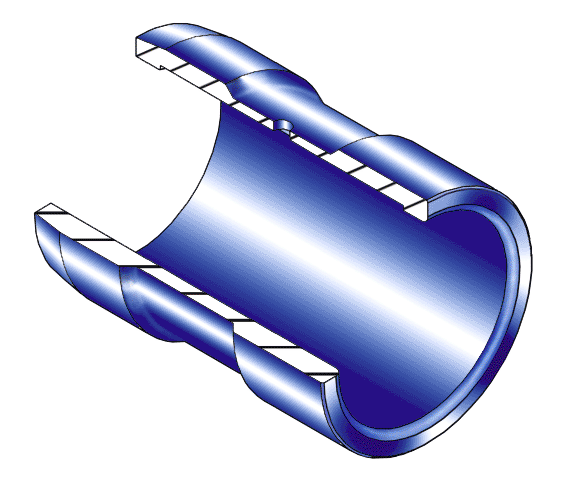

    1.整体式轴瓦（轴套）
    整体式轴瓦一般在轴套上开有油孔和油沟以便润滑，如图５-１３ｂ所示，粉末冶金制成的轴套一般不
带油沟，如图５-１３ａ所示。

2.剖分式轴瓦
剖分轴瓦由上、下两半瓦组成，上轴瓦开有油孔和油沟。如图５-１４所示的铸造剖分式厚壁轴瓦。
为了改善轴瓦表面的摩擦性质，可在内表面上浇铸一层减摩材料（如轴承合金），称为轴承衬。轴瓦上
的油孔用来供应润滑油，油沟的作用是使润滑油均匀分布。常见油沟的形状如图５-１５所示，应开在非承
载区。


                                   图5-14

                                      图5-15
