轴承的轴向固定定位
为保证滚动轴承轴系能正常传递轴向力且不发生窜动，在轴上零件定位固定的基础上，必须合理地设计轴系支点的轴向固定结构。典型的结构形式有三类：
（一）两端固定

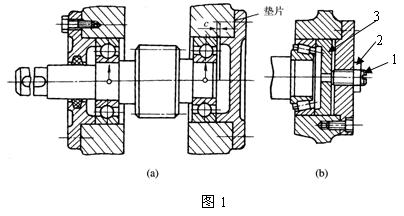

工作温度变化不大和支承跨距较小（跨距L<400mm）的短轴，宜采用两端都单向固定的形式，如图1所示。利用轴上两端轴承各限制一个方向的轴向移动，合在一起就可以限制轴的双向移动，轴的热伸长量可由轴承自身的游隙进行补偿，或用调整垫片调节，。
（二）一端固定，一端游动

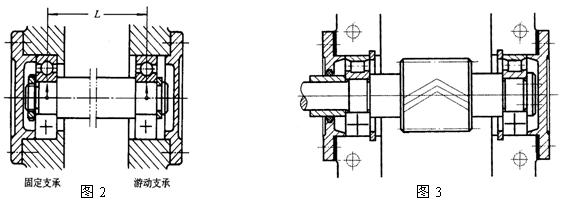

当轴较长或工作温度较高时，轴的热膨胀收缩量较大，宜采用一端双向固定、一端游动的结构，如图2所示。固定端由单个轴承或轴承组承受双向轴向力，而游动端则保证轴伸缩时能自由游动。
（三）两端游动
要求能左右双向游动的轴，可采用两端游动的轴系结构。如图3所示，为人字齿轮传动的高速主动轴，为了自动补偿轮齿两侧螺旋角的误差，使轮齿受力均匀，采用允许轴系左右少量轴向游动的结构，故两端都选用圆柱滚子轴承。与其相啮合的低速齿轮轴系则必须两端固定，以便两轴都得到轴向定位。
