精密轴系-液体动静压滑动主轴系列特征参数

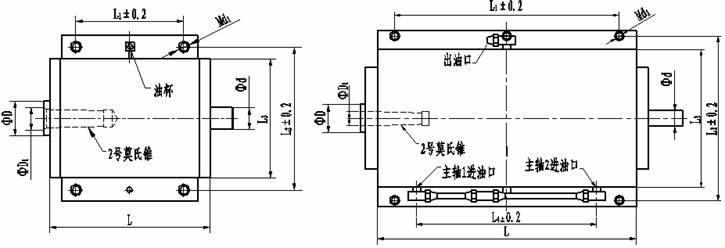

D型油杯式单轴轴系　　　　　　　　　　　　　　　　　　　　　 S型循环油式双轴轴系

特征参数：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位： mm

D型液压主轴

主轴型号	尺寸		座装配			轴输入端	轴输出端		主轴转速（ r/min ）	旋转精度（μ m ）
主轴型号	L	L 3	L 1	L 2	d 1	d	D	D 1	主轴转速（ r/min ）	旋转精度（μ m ）
YD20D	100	70	70	80	4.5.	10	20	12	800~1000	≤ 1
YD30D	150	105	105	120	4.5	10	30	20	800~1000	≤ 1
YD40D	200	140	140	160	5.5	15	40	25	800~1000	≤ 1
YD50D	250	175	175	200	5.5	15	50	35	800~1000	≤ 2
YD60D	300	210	210	240	6.5	20	60	40	400~800	≤ 2
YD70D	350	245	245	280	6.5	20	70	50	400~800	≤ 2
YD80D	400	280	280	320	6.5	20	80	60	400~800	≤ 2

S型液压主轴

主轴型号	尺寸		座装配			进油孔	轴入端	轴输出端		主轴转速（ r/min ）	旋转精度（μ m ）
主轴型号	L	L 3	L 1	L 2	d 1	L 4	d	D	D 1	主轴转速（ r/min ）	旋转精度（μ m ）
YD20S	140	70	120	80	4.5.	100	10	20	12	1000~2000	≤ 1
YD30S	210	105	180	120	4.5	140	10	30	20	1000~2000	≤ 1
YD40S	280	140	240	160	5.5	180	15	40	25	1000~2000	≤ 1
YD50S	350	175	310	200	5.5	240	15	50	35	1000~2000	≤ 2
YD60S	420	210	380	240	6.5	280	20	60	40	800~1000	≤ 2
YD70S	500	245	420	280	6.5	340	20	70	50	800~1000	≤ 2
YD80S	560	280	520	320	6.5	370	20	80	60	800~1000	≤ 2

注：1 ．以上规格和尺寸为标准系列，如有特殊要求可具体订制；
　　2 ．主轴结构可改为圆柱型结构。
