S0910A轴承振动测量仪使用说明书

【危险事项】
1.仪器装置内部有电，除维修检查外，不要取下外壳，触摸裸线有导致死亡及人身伤害之危险！
2.取下外壳要在切断电源拨掉插头后进行。
3.更换保险丝时，应在切断电源开关后进行。

【注意事项】
1.加速度传感器内的压电晶体系硬脆材料，应防止剧烈碰撞。
2.仪器应安装在环境振动尽量小的地方，有利于提高仪器的测量精度。
3.使用人员在不清楚仪器构造的情况下不应擅自维修，至少应先询问制造商后进行。否则如发生质量或其他事故，本单位概不负责。

一.概述
S0910A轴承振动测量仪是测量轴承振动加速度的专用仪器。可以测量向心球轴承、向心推力球轴承、圆锥滚子轴承，如果配合径向负荷装置，还可测量短圆柱轴承。单独使用电箱也可测量其他机械设备在50HZ~10KHZ频率范围内振动的加速度值。本仪器可指示出两种示值：振动加速度级（单位：分贝dB）和有效值电压。
本仪器的机体结构采用三级减振措施，整机不需要恒温设施,可以在车间使用。操作简单，使用方便。

二、工作原理

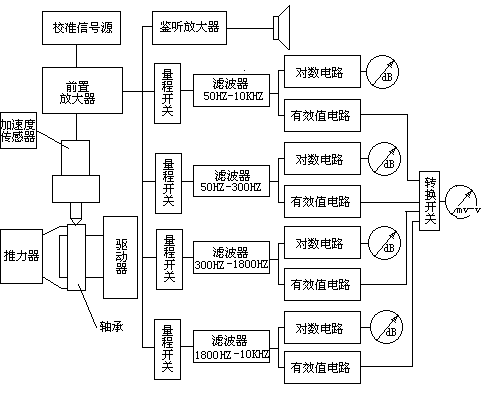

本仪器由驱动器、推力器、加速度传感器、电箱等组成。驱动器驱动被测轴承的内圈及钢球旋转，外圈则由推力器固定。被测轴承的振动加速度由压在轴承外圈上的加速度传感器转换成相应的电信号，这种电信号经前置信号处理电路处理后分别送给鉴听电路和滤波器电路。鉴听电路将输入的电压信号放大后推动扬声器发出声音。滤波器电路分为四路：全频段（50HZ～10KHZ）、低频段（50HZ～300HZ）、中频段（300HZ～1800HZ）、高频段（1800HZ～10KHZ）。经过这四路滤波器处理后的电信号再分别送给各自的有效值电压电路和对数电路，然后在各自的dB表头上指示出振动加速度有效值的dB值，在mv-v表头上指示出相对应的有效值电压量。校准信号源提供大约123HZ、745HZ、4KHZ的三种正弦波信号，可校验仪器电箱的示值是否正常。请参见图1。

图1

三、主要技术指标
被测轴承的测量范围：内径10mm～60mm
示值范围：0dB～100dB 即～100g
共分三档：0～40dB
30～70dB
60～100dB
主轴转速：1440转/分±20%
基础振动：£10dB
驱动器电源：三相 380V 50HZ
电箱电源：220V±10% 50HZ
主轴加热器：220V 600W
工作环境:温度为10～40°C;相对湿度不应大于80%;测量场所应远离磁场、电场和振源.三泰轴承0574-87220315传真87223781

四、使用方法

（一）调整电箱
根据振动加速度传感器“检定证书”给出传感器的电压灵敏度Ve及电容Ce（包括电缆电容值），计算出加速度传感器的电荷灵敏度Qe：
电压灵敏度
电缆电容141PF，总电容715PF。即Ce=715PF
则：

基础油	添加剂
90%航空煤油 10%22#透平油	2.6二叔丁基对甲酚 0.3%	烯基丁二酸 0.02%

注：2.6二叔丁基对甲酚（抗氧剂）烯基丁二酸（防锈剂）
如果以上配方难以实现，可用2#主轴油代替，或者用30% 20#主轴油与70%煤油配制的油来代替。
2、将被测轴承所需的芯轴插入主轴轴孔，启动主轴电机。主轴运转时在芯轴上安装好被测轴承，然后再停止主轴的转动。
3、将测头（加速度传感器）放进测头套筒内。如图3所示。把电缆线的插头插入电箱上的测头孔内，然后将测头套筒装在测量架上，调整好传振杆压在轴承外圈上的中部。当测杆的合金头刚刚接触被测轴承外圈后再将测头筒下压一个小格（1mm），然后紧固好测架上的紧固钮。
4、将推力器安装在主轴的前端位置上。调整好推力器三角形托盘上面三个“推爪”的位置，使之均匀地压在被测轴承的外圈端面上。调整推力杆上的调压套，到被测轴承检测规定的压力后用其背帽锁住。
5、启动主轴旋转，并将电箱的各个量程开关置于合适的档位，即可读出轴承振动在各个频段的量值。电箱前面板如图5所示。

（一）前后主轴的两个油杯应经常保持足够的润滑油。
（二）加速度传感器与测杆的连接要紧密，不应松动。传感器与其电缆线的接插件要保持接插可靠。
（三）芯轴与主轴轴孔应紧密配合，以免影响测量。在更换芯轴时，应停止主轴旋转，拆卸时严禁强力重击，保护配合锥面无划伤及锈蚀。
（四）经长时间加热后主轴仍然不能旋转时，应立即停车，将主轴拆开后进行清洗，然后再装配好。
（五）仪器经几十分钟的使用，如发现油杯的油面不下降则说明油路已经阻塞，应检查油路。不应继续开机使用以免损坏主轴。此主轴油杯为针阀式，检查针阀是否处于关闭状态，可调节油杯顶端的螺母来控制润滑油的流量。（注意：当仪器长时间不用，油杯已空，需再重新注油时，可能主轴内滑动轴承的间隙有空气存在，此时可拧下主轴上侧的螺钉，上下抽动针阀，使油充满整个主轴，排除掉主轴内的空气，以改善主轴的润滑状态。）
（六）加速度传感器电缆线的端头以及电箱面板上的输入端口应保持干净无杂质或油渍，以免影响仪器性能及测值的准确度。
（七）当发现仪器示值不正常时，先检查供电电源及接地是否正常，另外是否周围有强的振源存在。在排除掉外界的影响后，可打开电箱后盖，将换档开关打在“校准”位置的“高”频段档位，再将电箱前面板的频段选择旋钮打在“高”频段档位，此时，mv-v表头应指示在750mv左右（此时表头满刻度按3V读数），全频段dB表头与高频段dB表头应指示57dB。依照此法，再分别校准中频段、低频段电路。若表头示值异常，则表明电箱存在故障，需要修理。 三泰轴承0574-87220315传真87223781
