几种最常见的轴承组合配置（图）

几种最常见的轴承组合配置（图）

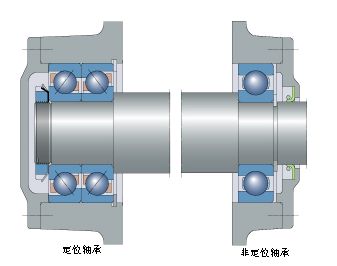

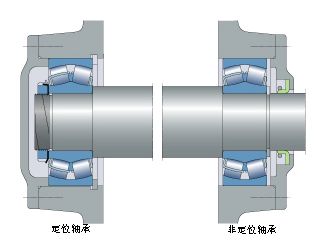

适用于对轴向定位要求不高或由轴的其它部件作轴向定位的场合。

在经调整的轴承配置中，轴在一个方向由一个轴承来轴向定位，在反方向则由另一个轴承来轴向定位。 这种配置被称为“交叉定位”，通常用于短轴。

用于交叉定位配置的单列角接触球轴承或圆锥滚子轴承，在某些情况下，有必要施加预载荷

轴承配置中，重要的是每个轴承的一个圈应能在其支承面上或支承面内移动，最好是外圈能在轴承座内移动。 浮动轴承配置也能由两个带内圈偏移的NJ-型圆柱滚子轴承组成。 在这种情况下，轴向移动可以在轴承内出现。
