SBR圆形导轨 >> SBR系列圆型导轨

运动流畅，直线轴承滚珠和光轴是点接触，摩擦小，广泛用于木工机械及自动化产业设备。

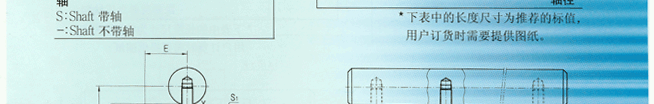

型号	支撑轨	轴径	尺寸(mm)														重量（kgf/m)
型号	支撑轨	轴径	E	h	B	H	T	F	X	Y	C	Ø	S1	a1	a2	d1	重量（kgf/m)
SBS16A		Ø16	20	25	40	17.8	5	18.5	8	11.7	30	80^˙	Ø5.5	6	9.5	5.5	2.56
SBS20A		Ø20	22.5	27	45	17.7	5	19	8	10	30	50^˙	Ø5.5	6.5	11	6.6	3.50
SBS25A		Ø25	27.5	33	55	21	6	21.5	8	12	35	50^˙	Ø6.6	6.5	11	6.6	5.30
SBS30A		Ø30	30	37	60	22.8	7	26.5	10.3	13	40	50^˙	Ø6.6	8.5	14	9	7.38
SBS35A		Ø35	32.5	43	65	26.6	8	28	13	15.5	45	50^˙	Ø9	8.5	14	9	9.68
SBS40A		Ø40	37.5	48	75	29.4	9	38	16	17	55	50^˙	Ø9	8.5	14	9	12.69
SBS50A		Ø50	47.5	62	95	38.8	11	45	20	21	70	50^˙	Ø11	12.5	19	11	20.46

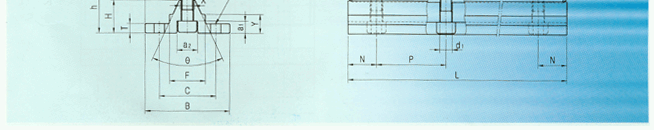

支撑轨标准长度和主要尺寸

型号	SBS16A	SBS20A	SBS25A	SBS30A	SBS35A	SBS40A	SBS50A
标准长度 L	190 340 640 940	340 640 940 1240	250 450 850 1250	450 850 1250 1450	460 660 860 1060	460 660 860 1060 1260	470 670 870 1070 1270
N	20	20	25	25	30	30	35
P	150	150	200	200	200	200	200
最大长度	1390	1390	1850	1850	1860	1860	2070

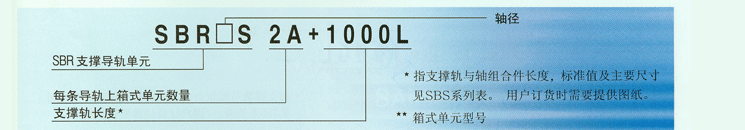

支撑导轨单元SBR□S系列

支撑导轨单元

型号轴径基本额定载荷重量尺寸(mm)

支撑导轨单元箱式单元** 额定动载荷
C(N)
额定静载荷
C。(N)
箱式单元（kg/m) 导轨（kg/m) D h H E Ø

SBR16SA SBR16UUA Ø16 770 1170 0.15 2.55 22.5 25 45 2.5 80^˙

SBR20SA SBR20UUA Ø20 860 1370 0.20 3.50 24 27 50 1.5 60^˙

SBR25SA SBR25UUA Ø25 980 1560 0.45 5.30 30 33 60 2.5 50^˙

SBR30SA SBR30UUA Ø30 1560 2740 0.63 7.40 35 37 70 5 50^˙

SBR35SA SBR35UUA Ø35 1660 3130 0.92 10.05 40 43 80 7.5 50^˙

SBR40SA SBR40UUA Ø40 2150 4010 1.33 13.10 45 48 90 7.5 50^˙

SBR50SA SBR50UUA Ø50 3820 7930 3.00 20.65 60 62 115 12.5 50^˙

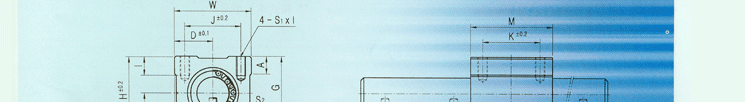

型号尺寸(mm)

W G A B T M S1×1 J K S2 C N* P*

SBR16SA 45 33 8 40 5 45 M5×12 32 30 Ø5.5 30 20 150

SBR20SA 48 39 11 45 5 50 M6×12 35 35 Ø5.5 30 20 150

SBR25SA 60 47 14 55 6 65 M6×12 40 40 Ø6.6 34 25 200

SBR30SA 70 56 15 60 7 70 M8×18 50 50 Ø6.6 40 25 200

SBR35SA 80 63 18 65 8 80 M8×18 55 55 Ø9 45 30 200

SBR40SA 90 72 20 75 9 90 M10×20 65 65 Ø9 55 30 200

SBR50SA 120 91 25 95 11 110 M10×20 94 80 Ø11 70 35 200

*:标准值
1N=0.102kgf
