大型单向推力球轴承和双向推力球轴承尺寸,代号,负荷

推力球轴承，分单向推力球轴承和双向推力球轴承，单向轴承可以承受一个方向的轴向负荷，双向轴承可承受二个方向的轴向负荷，二者均不能承受径向负荷。推力球轴承在工作中须加以轴向顶紧，此类轴承主要适用于汽车转向机构、机床主轴、橡塑机械等。ZHJ生产的推力球轴承以单向推力球轴承为主，同时还生产双向推力球轴承及双向推力角接触轴承。

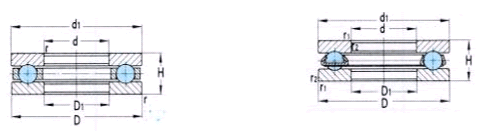

基 本 尺 寸 mm
Principal dimension
基本额定负荷 mm
Basic load ratings
现 代 号
Designation
其 它 尺 寸 mm
Other dimensions
安 装 相 关 尺 寸 mm
Abutment and fillet dimensions
极 限 转 速 rpm
Speed ratings
重 量
Weight
Kg
d
D
H
r12
动dyc
Cr
静stc
Cor
d1
D1
da min
Da max
ra max
脂润滑 Grease
油润滑 Oil
350 476 476 3.7 0 0 8770* 476 350.4 425 401 3 400 530 43.3
300 435 435 3.7 0 0 8760* 435 300.3 379 356 3 450 600 50.7
230 300 300 2.1 0 0 8746* 300 230.3     2 650 900 9.47
150 200 200 2.1 0 0 8730* 200 150.3 min     1100 1600 3.15
130 170 170 3 0 0 8726* 170 130.2 154 146 1 1400 1900 1.65
220 300 300 2 0 0 708744* 300 220.5 268 252 2 650 900 19.8
340 460 460 3 0 0 52168M 455 345 411 389 2.5 450 600 44.6
240 340 340 2.5 0 0 51948M 340 238 299 281 2.5 600 800 19.4
240 340 340 2.5 0 0 51948 340 238 299 281 2.5 600 800 18.8
100.2 150 150 1.1 0 0 51920 150 100.2 130 120 1 1300 1800 2.2
100 172 172 1.8 0 0 51820 172 100.2 143 129 1.8 950 1400 5.36
150 300 300 4 0 0 51430M 295 154 239 211 3 500 670 38.7
140 280 280 4 0 0 51428M 275 144 223 197 3 530 700 31.6
130 270 270 4 0 0 51426M 265 134 213 187 3 560 750 29
130 270 270 4 0 0 51426 265 134 213 187 3 560 750 28.8
110 230 230 3 0 0 51422M 225 113 181 159 2.5 630 850 18.6
100 210 210 3 0 0 51420 205 103 165 145 2.5 700 950 13.6
100 210 210 3 0 0 51420 205 103 165 145 2.5 700 950 13.5
90 190 190 2.1 0 0 51418M 187 93 149 131 2 800 1100 9.91
85 180 180 1.1 0 0 51417M 177 88 141 124 2 850 1200 8.6
85 180 180 1.1 0 0 51417 177 88 141 124 2 850 1200 8.35
80 170 170 1.1 0 0 51416 170 83 133 117 2 850 1200 7.89
340 540 540 5 0 0 51368M 535 345 452 356 4 400 530 137
240 380 380 4 0 0 51348M 375 245 320 300 3 500 700 49.6
200 340 340 4 0 0 51340M 335 205 282 258 3 480 630 30.8
190 320 320 4 0 0 51338M 315 195 266 244 3 700 800 33.5
180 300 300 3 0 0 51336 295 184 251 229 2.5 560 750 26.7
170 280 280 3 0 0 51334M 275 174 235 215 2.5 600 800 19.9
160 270 270 3 0 0 51332M 265 164 225 205 2.5 630 85 18.8
150 250 250 2.1 0 0 51330M 245 154 209 191 2 670 900 17

基 本 尺 寸 mm
Principal dimension
基本额定负荷 mm
Basic load ratings
现 代 号
Designation
其 它 尺 寸 mm
Other dimensions
安 装 相 关 尺 寸 mm
Abutment and fillet dimensions
极 限 转 速 rpm
Speed ratings
重 量
Weight
Kg
d
D
H
r12
动dyc
Cr
静stc
Cor
d1
D1
da min
Da max
ra max
脂润滑 Grease
油润滑 Oil
150 250 250 2.1 0 0 51330 245 154 209 191 2 670 900 17
140 240 240 2.1 0 0 51328 235 144 199 181 2 700 950 14.6
130 225 225 2.1 0 0 51326M 220 134 186 169 2 750 1000 12.5
130 225 225 2.1 0 0 51326 220 134 186 169 2 750 1000 11.6
120 210 210 2.1 0 0 51324M 205 123 173 157 2 800 1100 9.85
120 210 210 2.1 0 0 51324 205 123 173 157 2 800 1100 9.43
110 190 190 2 0 0 51322M 187 113 158 142 2 850 1200 7.36
110 190 190 2 0 0 51322 187 113 158 142 2 850 1200 7.08
100 170 170 1.5 0 0 51320M 170 103 142 128 1.5 950 1400 4.92
100 170 170 1.5 0 0 51320 170 103 142 128 1.5 950 1400 4.85
90 155 155 1.5 0 0 51318 155 93 129 116 1.5 1000 1500 4.02
85 150 150 1.5 0 0 51317 150 88 124 111 1.5 1100 1600 3.49
80 140 140 1.5 0 0 51316 140 82 116 104 1.5 1200 1700 2.63
460 620 620 5 0 0 51292M 615 465 552 528 4 430 560 113
360 500 500 4 0 0 51272M 495 365 442 418 3 400 530 64.7
300 420 420 3 0 0 51260M 415 304 371 349 2.5 480 630 40
280 380 380 2.1 0 0 51256M 375 284 339 321 2 560 750 25.3
260 360 360 2.1 0 0 51252M 355 264 319 301 2 560 750 23.3
260 360 360 2.1 0 0 51252 355 264 319 301 2 560 750 22
240 340 340 2.1 0 0 51248 335 244 299 281 2 630 860 21.1
220 300 300 2 0 0 51244M 297 224 268 252 2 700 950 12.9
220 300 300 2 0 0 51244 297 224 268 252 2 700 950 12.2
200 280 280 2 0 0 51240M 277 204 248 232 2 750 1000 11.5
200 280 280 2 0 0 51240 277 204 248 232 2 750 1000 10.9
190 270 270 2 0 0 51238M 267 194 238 222 2 750 1000 11.7
190 270 270 2 0 0 51238 267 194 238 222 2 750 1000 11
180 250 250 1.5 0 0 51236M 247 183 222 208 1.5 800 1100 8.15
180 250 250 1.5 0 0 51236 247 183 222 208 1.5 800 1100 8.02
170 240 240 1.5 0 0 51234M 237 173 212 198 1.5 800 1100 7.65
170 240 240 1.5 0 0 51234 237 173 212 198 1.5 800 1100 7.33
基 本 尺 寸 mm
Principal dimension
基本额定负荷 mm
Basic load ratings
现 代 号
Designation
其 它 尺 寸 mm
Other dimensions
安 装 相 关 尺 寸 mm
Abutment and fillet dimensions
极 限 转 速 rpm
Speed ratings
重 量
Weight
Kg
d
D
H
r12
动dyc
Cr
静stc
Cor
d1
D1
da min
Da max
ra max
脂润滑 Grease
油润滑 Oil
160 225 225 1.5 0 0 51232M 222 163 199 186 1.5 850 1200 6.19
160 225 225 1.5 0 0 51232 222 163 199 186 1.5 850 1200 6.08
150 215 215 1.5 0 0 51230M 212 153 189 176 1.5 900 1300 5.8
150 215 215 1.5 0 0 51230 212 153 189 176 1.5 900 1300 5.61
140 200 200 1.5 0 0 51228 197 143 176 164 1.5 950 1400 4.33
140 200 200 1.5 0 0 51228 197 143 176 164 1.5 950 1400 4.49
130 190 190 1.5 0 0 51226 187 133 166 154 1.5 950 1400 4.17
120 170 170 1.1 0 0 51224 170 123 150 140 1 1600 2200 2.71
120 170 170 1.1 0 0 51224 170 123 150 140 1 1100 1600 2.58
110 160 160 1.1 0 0 51222 160 113 140 130 1 1200 1700 2.43
100 150 150 1.1 0 0 51220 150 103 130 120 1 1300 1800 2.12
90 135 135 1.1 0 0 51218 135 93 117 108 1 1500 2000 1.67
85 125 125 1 0 0 51217 125 88 109 101 1 1600 2200 1.21
80 115 115 1 0 0 51216 115 82 101 94 1 1700 2400 .92
360 440 440 2 0 0 51172M 436 364 408 392 2 560 750 23.9
340 420 420 2 0 0 51168M 416 344 388 372 2 600 800 19.9
320 400 400 2 0 0 51164M 396 324 368 352 2 600 800 18
300 380 380 2 0 0 51160M 376 304 348 332 2 630 850 17.4
280 350 350 1.5 0 0 51156M 347 283 322 308 1.5 900 640 11.4
260 320 320 1.5 0 0 51152M 317 263 296 248 1.5 800 1100 7.56
240 300 300 1.5 0 0 51148M 297 243 276 264 1.5 800 1100 7.28
220 270 270 1.1 0 0 51144M 267 223 250 240 1 900 1300 4.45
200 250 250 1.1 0 0 51140M 247 203 230 220 1 950 1400 3.6
190 240 240 1.1 0 0 51138M 237 193 220 210 1 950 1400 4.02
190 240 240 1.1 0 0 51138 237 193 220 210 1 950 1400 3.62
180 225 225 1.1 0 0 51136M 222 183 207 198 1 1000 1500 3.08
180 225 225 1.1 0 0 51136 222 183 207 198 1 1000 1500 2.86
170 215 215 1.1 0 0 51134M 213 172 197 188 1 1100 1600 2.99
170 215 215 1.1 0 0 51134 213 172 197 188 1 1100 1600 2.64
160 200 200 1 0 0 51132M 198 162 184 176 1 1200
基 本 尺 寸 mm
Principal dimension
基本额定负荷 mm
Basic load ratings
现 代 号
Designation
其 它 尺 寸 mm
Other dimensions
安 装 相 关 尺 寸 mm
Abutment and fillet dimensions
极 限 转 速 rpm
Speed ratings
重 量
Weight
Kg
d
D
H
r12
动dyc
Cr
静stc
Cor
d1
D1
da min
Da max
ra max
脂润滑 Grease
油润滑 Oil
150 190 190 1 0 0 51130M 188 152 174 166 1 1200 1700 2.19
150 190 190 1 0 0 51130 188 152 174 166 1 1200 1700 1.96
140 180 180 1 0 0 51128M 178 142 164 156 1 1300 1800 2
140 180 180 1 0 0 51128 178 142 164 156 1 1300 1800 1.8
130 132 132 1 0 0 51126M 170 170 154 146 1 1400 1900 1.86
130 132 132 1 0 0 51126 170 170 154 146 1 1400 1900 1.67
120 155 155 1 0 0 51124M 155 122 141 134 1 1600 2200 1.25
120 155 155 1 0 0 51124 155 122 141 134 1 1600 2200 1.13
110 145 145 1 0 0 51122 145 112 131 124 1 1600 2200 1.12
100 135 135 1 0 0 51120M 135 102 121 114 1 1700 2400 .937
100 135 135 1 0 0 51120 135 102 121 114 1 1700 2400 .937
90 120 120 1 0 0 51118 120 92 108 102 1 1800 2600 .632
85 110 110 1 0 0 51117 110 87 100 95 1 2000 3000 .419
80 105 105 1 0 0 51116 105 82 95 90 1 2000 3000 .399
670 800 800 4 0 0 511/670 795 674 748 722 3 300 400 10.9
600 710 710 3 0 0 511/600 705 604 667 643 2.5 380 500 64.9
630 780 780 4 0 0 31688/630* 760 650 717 693 3 320 430 118
