SL系列上罗拉轴承应用技术（表）

SL系列上罗拉轴承是环锭粗纱机、细纱机牵伸机构中与丁睛胶管相配套的重要牵伸专件。它对粗纱和细纱的条干均匀度、断头率及与之相配套的丁睛胶辊的使用寿命影响较大。但在生产中，一些纺织企业对上罗拉轴承选择、加工质量和公差配合还不够重视。下面对SL系列上罗拉轴承的应用技术作一介绍、分析。

1上罗拉轴承应用技术要求

要保证SL系列上罗拉轴承使用性能良好，不仅要求上罗拉芯轴和轴壳内的珠道必须光洁，而且弧度要一致，且两珠道平直。滚珠的刚度要与芯壳材料硬度相匹配，以减少在运转过程中的磨损。滚珠的装配精度直径误差应控制在0．03 mm～0．003 mm。若对径向游隙采用“零间隙或负间隔”要求，是一种误导而不可取之，这将严重损坏轴承内部的润滑条件，造成成纱质量的波动与恶化，大大降低上罗拉轴承的使用寿命。丁腈胶管套在上罗拉轴承芯壳上制成的纺纱胶辊，在运转生产中要经受扭力，要求胶管的内壁能坚固地密贴于轴承芯壳的表面。而胶辊在加压运转中轴承的耐磨十分重要，要尽量避免发生轴向窜动、径向偏心抖动、回转打顿和表面工艺配合误差大等现象。吻合得好，能减少胶辊纺纱时的轴向位移和径向变形，从而降低成纱条干不匀率。

2上罗拉轴承的清洗

2．1 新轴承铁壳的表面清洗处理

新轴承铁壳在除尽轴承铁壳内的防锈油后，用120#溶剂汽油浸泡12 h以上，用细布擦干净后晾干，套丁腈胶管前再用一般工业酒精将其表面再擦试一次，确保轴承铁壳表面的洁净。

2．2 旧轴承铁壳表面的清洗处理

首先清除轴承铁壳沟槽中的灰尘、胶屑、杂质、擦净残油，然后用120#溶剂汽油浸泡清洗、用细布擦净晾干。套胶管前再用一般工业酒精将其表面擦试干净。轴承清洗后晾干，应放在室内通风干净的环境中，切莫放在室外或灰尘较多的地方，以避免砂粒进入轴承芯壳内，造成早期磨损。以上清洗工作是为了确保胶辊内层表面经过压圆整形后，部分嵌于铁壳表面沟槽内，增加胶辊内层与铁壳表面间的抱合力，以抵御运动中的横向冲击力，达到胶辊在运转中不脱壳和位移要求的需要。

3上罗拉轴承的维护保养

SL系列上罗拉轴承系双壳双列向心滚珠轴承，其结构与单列向心轴承不同。以SI68系列上罗拉轴承为例，最为明显之区别是双列间有12mm长的轴向距离。因此，在注入锂基润滑脂时，其填充量远远多于单列轴承。胶辊问采用Fu一242型加油器时，必须保证3#极压锂基脂加入到第二档滚珠处，并稍有油脂略渗出密封盖孔，并擦净做好辊面清洁工作。如果加油量达不到第二档滚珠处，造成上罗拉轴承上机后运转不到一个月就磨损，严重影响成纱质量及轴承的寿命。

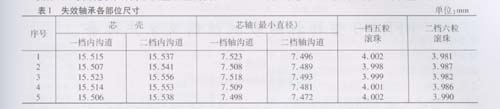

对失效、损坏轴承分析发现，外第一档滚珠处润滑条件充分且良好，油脂仍呈乳白色，外壳内沟和轴外沟同滚珠“三实体”尺寸变化极微，而且沟形变化极不明显；而内第二档滚珠处无润滑脂，属于摩擦，或少量油脂，润滑不充分，油脂呈深棕色，“三实体”尺寸变化较大，沟形发生明显突变。五套失效轴承解剖后各部位尺寸测量见表1。



润滑脂加注量不足、润滑条件不良是导致轴承严重磨损的原因。胶辊轴承加注润滑脂之目的是确保胶辊在牵伸过程中回转灵活，减少轴承滚珠或滚针与铁壳内壁轨道槽之间的磨损，延长胶辊轴承的使用寿命。对于润滑脂的选择和加注量应认真对待，过多加注润滑脂并非利于润滑，其加注量应为轴承铁壳容积的70％左右(确保到第二档滚珠处)。若超过铁壳容积后会引起流失现象，尤其是加密封盖后更易导致分油而造成润滑脂流失。随着车间温度的升高、胶辊压力加重及运转时间的延长，油脂通过胶辊两侧的倒角面逐渐渗入胶辊的橡胶层，造成胶辊表面溶胀，起鼓起泡，软胶辊和表面不处理胶辊尤为突出。

轴承应选择使用寿命长、承受强度大、温度适应范围广、粘度大、不分层、不变质、不流淌的油脂。3#极压锂基脂性能较好，其与白色特种脂相比，承受压强大，适应温度高。

4上罗拉轴承径向游隙

FZ/T92013-92《SL系列上罗拉轴承》标准中规定，轴承的径向游隙为O．03 mm一0．003 mm，即轴承的成套径向游隙不得小于0．003 mm。润滑脂油膜有厚度，其嵌于滚动体——芯壳和芯轴的表面，极大地降低了表面接触应力，延长了轴承使用寿命。显然，若轴承没有O．003 mm的最小径向游隙，上罗拉轴承在运转时滚动体间的表面就难以产生油膜，则不能满足上罗拉轴承连续工作的润滑条件，轴承寿命大大降低，且成纱质量受到严重影响。为了满足纺纱使用要求，又必须保证上罗拉轴承具有一定的径向游隙，我公司制定了SL系列上罗拉轴承企业内控标准，见表2。



5上罗拉轴承报废标准

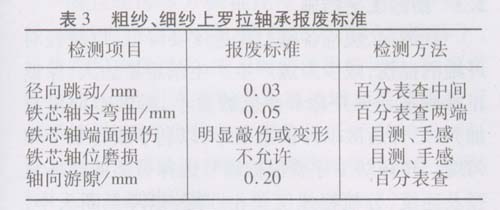

粗纱与细纱上罗拉轴承公差超限，按标准必须予以报废，否则影响纺纱质量。上罗拉轴承报废标准见表3。



总之，影响上罗拉轴承质量及使用寿命的因素是多方面的，如轴承材料、机械加工精度、热处理质量、轴承的设计结构以及纺织企业的应用技术、正确维护保养等。纺机配件生产厂和纺织企业应密切配合，在进一步开发新产品和提高各类轴承、铁芯、套筒质量的同时，重视应用技术，确保上罗拉轴承的运转性能，提高纺纱质量。
