梯 形 丝 杆 副
梯形丝杆较滚珠丝杆成本低,能有效解决夹持、定位、进给运动之要求,具有自锁性。 Ⅰ、编号说明 1 、梯形丝杆编号 Tr 25 × 05 L / 1000 × 780

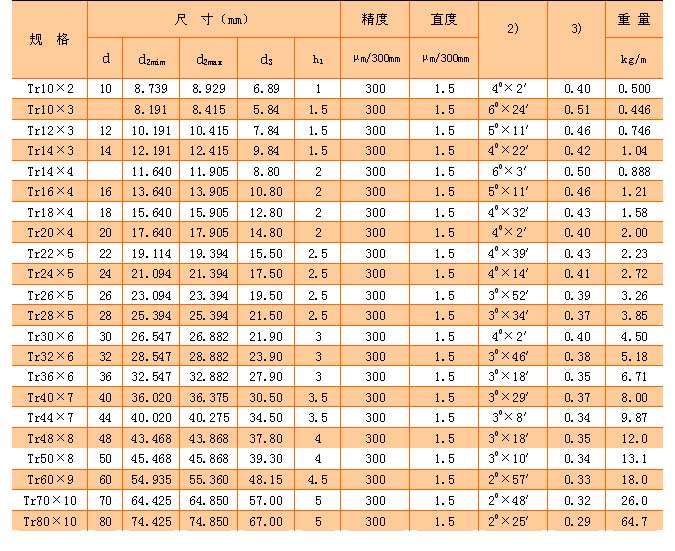

梯形丝杆标记。 公称外径。 公称导程。 螺纹旋向:右旋:无记号;左旋: L 。 螺杆全长。 有效梯形螺纹长度。 2 、梯形螺母 梯形螺母材料一般有铜、 POM 等,不作编号说明,按客户图纸加工,与丝杆配作。 Ⅱ、种类及加工范围
备注: 1• Tr20×4表示:梯形丝杆d=20mm单螺纹,导程4mm,可提供左、右旋螺纹。 Tr20×4P4表示:梯形丝杆外径d=20mm双螺纹,导程8mm,螺距4mm,只有右旋螺纹。 2• 齿侧面直径之导程角。 3• 旋转运动转换至直线运动时(摩擦系数μ =0.1时)之理论效率值。 宁波三泰轴承有限公司 NINGBO SUNTHAI BEARING COMPANY 商标 BRANDS:三泰 SUNTHAI , 飞帆 F&F
