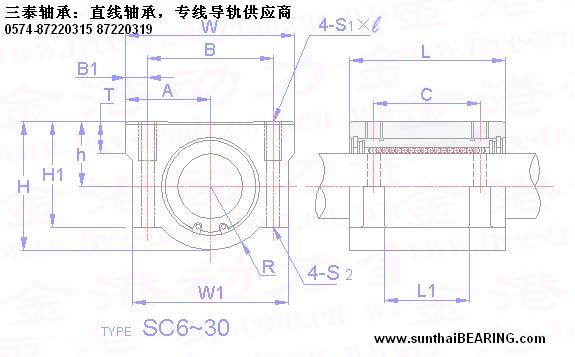

型号

内径

内径公差

高度

宽度

长度

中心高

过孔螺栓

安装孔位置

H1

W1

T

R

标准型

dr

H

W

L

h

S1×l

S2

B

B1

C

H1

W1

T

R

SC6UU

6

0
-0.009

18

30

25

9

M4×8

M3

20

5

15

15

28

6

9

SC8UU

8

22

34

30

11

M4×8

M3

24

5

18

18

32

6

11

SC10UU

10

26

40

35

13

M5×12

M4

28

6

22

21

37

8

13

SC12UU

12

29

42

36

15

M5×12

M4

30.5

5.75

26

25

39

8

14

SC13UU

13

30

44

39

15

M5×12

M4

33

5.5

26

26

41

8

15

SC16UU

16

38.5

50

44

19

M5×12

M4

36

7

34

35

46

9

19.5

SC20UU

20

0
-0.010

42

54

50

21

M6×12

M5

40

7

40

36

52

11

21

SC25UU

25

51.5

76

67

26

M8×18

M6

54

11

50

41

68

12

25.5

SC30UU

30

59.5

78

72

30

M8×18

M6

58

10

58

49

72

15

29.5
