一种滚轮轴承 |
||||||||||||

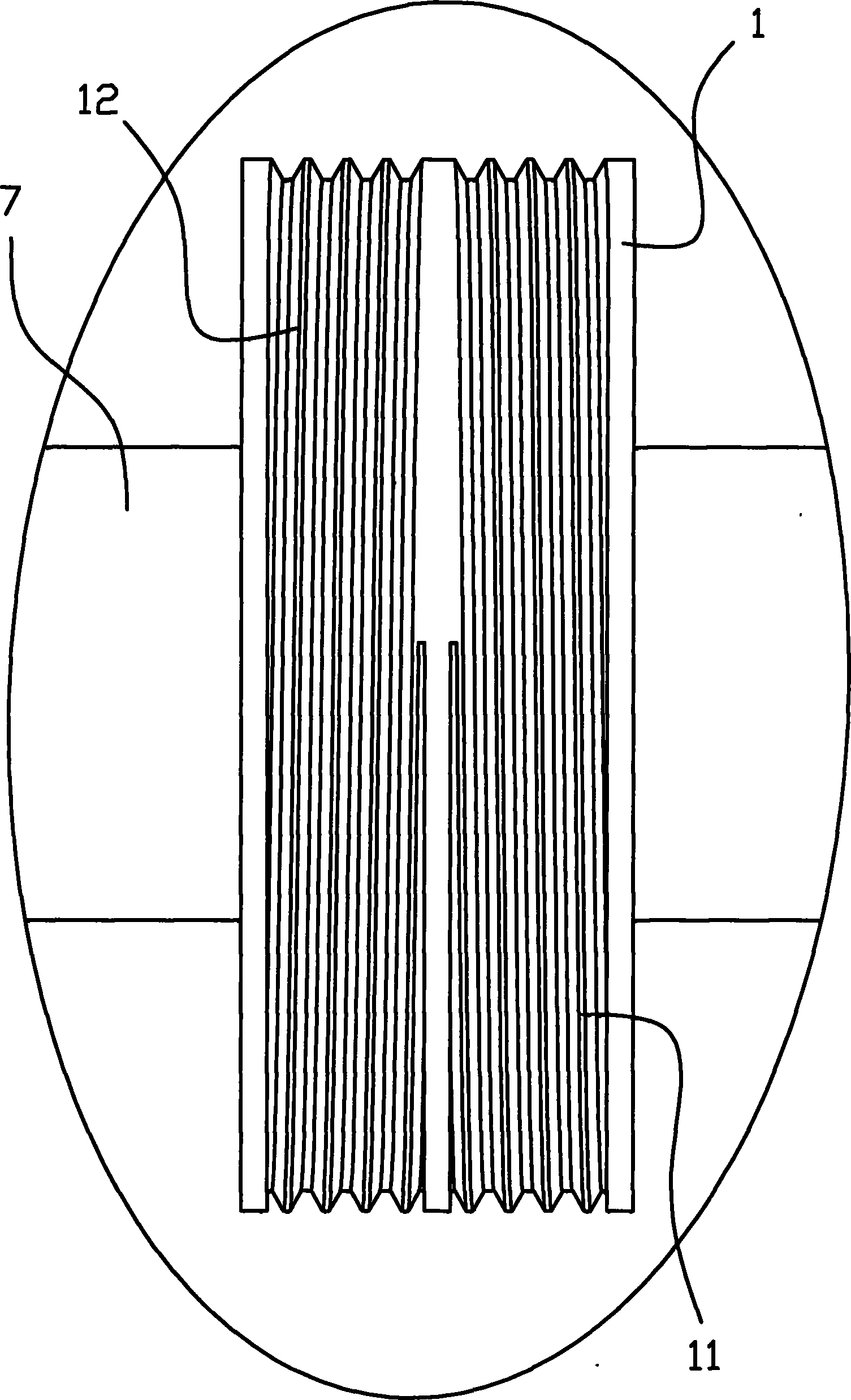

说 明 书 一种滚轮 技术领域 本实用新型涉及一种轴承,尤其指一种防止注塑层脱落的滚轮。 背景技术 现有一种申请号为CN200620130080.3名称为《移门滚轮》的中国实用新型专利公开了一种移门滚轮,包括外圈、内圈以及钢球、保持架,在轴承外圈的外径上设置有R型环槽,轴承外圈的外表面上注塑一层橡胶层,在钢球两侧的内、外圈之间设置橡胶密封圈。该实用新型具有可靠性高、使用寿命长、调心性好、摩擦系数小、旋转灵活、密封润滑性能好、运转平稳、噪声小等优点。但是该实用新型的缺点是:通过在轴承外圈设置R型环槽来连接注塑在其表面的橡胶层的结构,牢固性不强,容易造成橡胶层与轴承的脱离,影响产品使用寿命,因此该实用新型结构还有待于改进。 发明内容 本实用新型所要解决的技术问题是针对上述现有技术问题而提供一种设计巧妙、能使注塑在轴承外圈的上的塑料层或橡胶层牢固的贴附在外圈外周面的滚轮。 本实用新型解决上述技术问题所采用的技术方案为:本滚轮,包括外圈、内圈、保持架及滚动体,所述内圈能滚动地设置于外圈中,所述滚动体能活动地置于保持架中,所述保持架能转动地设置外圈与内圈之间,在所述外圈外周面通过注塑包裹有塑料层或橡胶层,其特征在于:所述外圈外周面的左右两边轴向分别设置有螺旋方向相反的螺纹。 作为改进,所述外圈外周面的左右两边轴向分别设置有螺旋方向相反的螺纹的结构为:所述左边螺纹为顺时针方向,所述右边螺纹为逆时针方向,或者,所述左边螺纹为逆时针方向,所述右边螺纹为顺时针方向。 作为改进,所述左边螺纹和右边螺纹相邻之间的距离为外圈外周面总宽度的20%~35%。 与现有技术相比,本实用新型根据螺纹的联接性使注塑的塑料层或橡胶层能固定的设置在外圈的外周面,为了增加其牢固性采用的螺纹设计方式为从外圈外周面左右两边分别沿轴向顺逆时针设置,从而更好的防止塑料层或橡胶层的松动。因此,本实用新型具有设计巧妙、制造容易,牢固实用等优点。 附图说明 图1是本实用新型实施例的立体图; 图2是图1的分解图; 图3是图1在去掉注塑层后的立体图; 图4是图3的侧面投影图; 图5是图4中I部的放大图; 图6是图1的俯视图; 图7是图6中沿A-A线的剖面图。 具体实施方式 以下结合附图实施例对本实用新型作进一步详细描述。 如图1至7所示,本实施例的滚轮,包括外圈1、内圈2、保持架3及滚动体4,所述内圈2的内周面与转动轴7紧配在一起,且内圈2能滚动地设置于外圈1中,滚动体4能活动地置于保持架3中,保持架3能转动地设置外圈1与内圈2之间,在外圈1外周面通过注塑包裹有塑料层5或橡胶层,为了加强注塑的塑料层5或橡胶层的牢固性,在外圈1外周面的左右两边轴向分别设置有螺旋方向相反的螺纹。螺纹的具体设置结构为左边螺纹11为顺时针方向,右边螺纹12为逆时针方向,或者,左边螺纹11为逆时针方向,右边螺纹12为顺时针方向。且左边螺纹11和右边螺纹12之间的距离D为外圈1外周面总宽度的20%~35%。为了增加本实用新型的实用性可以在轴承上设置防尘盖6。 本实用新型的原理为:通过在外圈1外周面设置螺纹使塑料层5或橡胶层注塑在螺纹上,并且所述螺纹的设置方式为从外圈1外周面左右两边分别沿轴向顺时针和逆时针设置,这种设计方式使注塑在外圈1外周面的塑料层5或橡胶层受到了两个不同方向的嵌力作用,从而增加了塑料层5或橡胶层连接的牢固性,达到不易脱落目的。
权 利 要 求 书 1、一种滚轮,包括外圈(1)、内圈(2)、保持架(3)及滚动体(4),所述内圈(2)能滚动地设置于外圈(1)中,所述滚动体(4)能活动地置于保持架(3)中,所述保持架(3)能转动地设置外圈(1)与内圈(2)之间,在所述外圈(1)外周面通过注塑包裹有塑料层(5)或橡胶层,其特征在于:所述外圈(1)外周面的左右两边轴向分别设置有螺旋方向相反的螺纹。 2、根据权利要求1所述的滚轮,其特征在于:所述外圈(1)外周面的左右两边轴向分别设置有螺旋方向相反的螺纹的结构为:所述左边螺纹(11)为顺时针方向,所述右边螺纹(12)为逆时针方向,或者,所述左边螺纹(11)为逆时针方向,所述右边螺纹(12)为顺时针方向。 3、根据权利要求2所述的滚轮,其特征在于:所述左边螺纹(11)和右边螺纹(12)相邻之间的距离(D)为外圈(1)外周面总宽度的20%~35%。
说 明 书 摘 要 一种滚轮,包括外圈(1)、内圈(2)、保持架(3)及滚动体(4),所述内圈(2)能滚动地设置于外圈(1)中,所述滚动体(4)能活动地置于保持架(3)中,所述保持架(3)能转动地设置外圈(1)与内圈(2)之间,在所述外圈(1)外周面通过注塑包裹有塑料层(5)或橡胶层,其特征在于:所述外圈(1)外周面的左右两边轴向分别设置有螺旋方向相反的螺纹。其优点在于:本实用新型根据螺纹的联接性使注塑的塑料层或橡胶层能固定的设置在外圈的外周面,并且设置的螺纹为沿外圈外周面的左右两边轴向设置且方向相反的螺纹,增加了牢固性防止松动。因此,本实用新型具有设计巧妙、制造容易,牢固实用等优点。 |
