一种可调心轴承 |
||||||||
摘要:一种可调心轴承,包括外圈(1)、内圈(2)、滚动体(3)及保持架(4),所述滚动体(3)能滚动地置于保持架(4)上,并和保持架(4)一起能活动地置于外圈(1)和内圈(2)之间,所述内圈(2)能滚动地置于外圈(1)中,其特征在于:所述外圈(1)包括外环(11)和内环(12),所述外环(11)的内表面呈凹球面(111),所述内环(12)的外表面呈凸球面(121),或者是,所述外环(11)的内表面呈凸球面,所述内环(12)的外表面呈凹球面,所述内环(12)能沿轴线摆动地置于外环(11)内。其优点在于,所述轴承能自动调心,使轴承运行更加稳定,从而提高轴承的使用寿命。

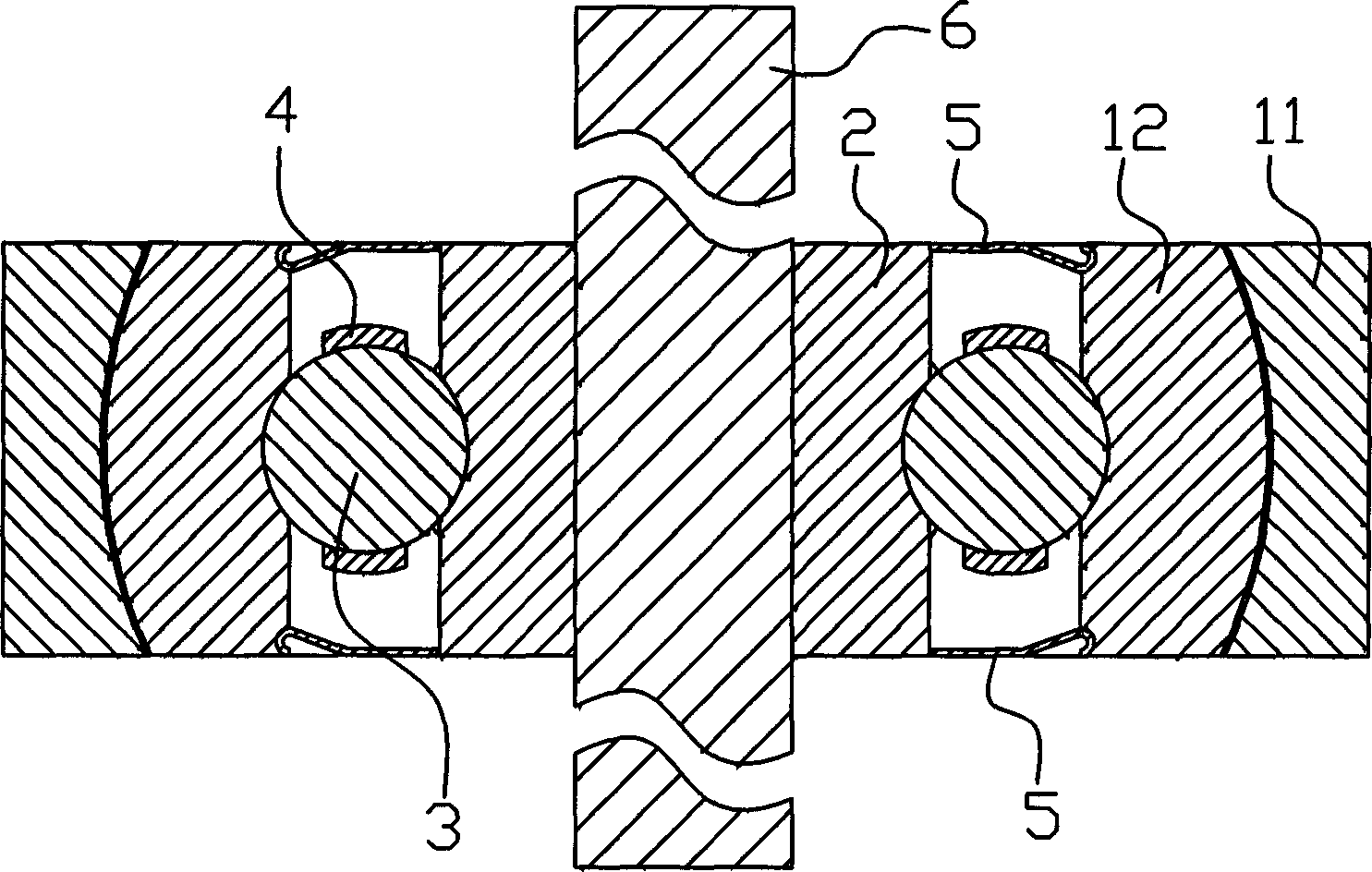

说 明 书 一种可调心轴承 技术领域 本实用新型涉及一种轴承制作领域,尤其指一种可调心轴承。 背景技术 机器工作时会产生振动,机械振动会使机器内的轴承产生偏心的现象,不仅影响轴承的寿命,更影响机器的正常运行。现有一种专利号为CN201120068405.0名称为《可调心轴承》的中国实用新型专利公开了一种可调心轴承,包括内圈、支撑架、外圈和滚动体,还包括套设在所述外圈上的弹性套。本实用新型实施例提供的可调心轴承在现有的轴承的基础之上设置弹性套即可实现调心,无需在内、外圈与滚动体之间设置间隙,即无需对轴承的各个配件进行特殊加工,降低了可调心轴承的制造难度和成本。同时,本实用新型实施例提供的可调心轴承采用弹性套的伸缩实现调心,由于弹性套的伸缩补偿作用,使得各个配件结合更加稳定,不会出现间隙等,提高了可调心轴承工作运行的稳定性。但是其结构复杂,并且轴承转动会产生热量,从而会影响弹性套的性能,因此其结构有待进一步改进。 实用新型内容 本实用新型所要解决的技术问题是针对上述现有技术现状而提供一种设计巧妙、结构简单且能调心的一种可调心轴承。 本实用新型解决上述技术问题所采用的技术方案为:本可调心轴承,包括外圈、内圈、滚动体及保持架,所述滚动体能滚动地置于保持架上,并和保持架一起能活动地置于外圈和内圈之间,所述内圈能滚动地置于外圈中,其特征在于:所述外圈包括外环和内环,所述外环的内表面呈凹球面,所述内环的外表面呈凸球面,或者是,所述外环的内表面呈凸球面,所述内环的外表面呈凹球面,所述内环能沿轴线摆动地置于外环内。 作为改进,所述内环外表面设置有用于储存润滑油的凹槽。 作为改进,所述外圈和内圈之间有防尘盖。 作为改进,所述滚动体为滚珠。 与现有技术相比,本实用新型采用所述外圈包括外环和内环,所述外环的内表面呈凹球面,所述内环的外表面呈凸球面,或者是,所述外环的内表面呈凸球面,所述内环的外表面呈凹球面,所述内环能沿轴线摆动地置于外环内。其优点在于,所述内环能沿轴线摆动地置于外环内,起到调心的作用,使外圈和内圈的轴线始终保持在同一直线上,使轴承运行更加稳定,从而提高轴承的使用寿命。 附图说明 图1为本实用新型实施例的结构示意图; 图2为图1的分解图; 图3为图1的俯视图; 图4为图3中沿A-A线的剖视图。 具体实施方式 以下结合实施例对本实用新型作进一步详细描述。 如图1至图4所示本实施例的可调心轴承,包括外圈1、内圈2、滚动体3及保持架4,所述滚动体3为滚珠,所述滚动体3能滚动地置于保持架4上,并和保持架4一起能活动地置于外圈1和内圈2之间,所述内圈中心开有与轴6相适配的通孔21,所述内圈2能滚动地置于外圈1中,所述外圈1包括外环11和内环12,所述外环11的内表面呈凹球面111,所述内环12的外表面呈凸球面121,所述内环12能沿轴线摆动地置于外环11内,所述内环12外表面设置有用于储存润滑油的凹槽122,所述外圈1和内圈2之间有防尘盖5。当轴承运行中发生偏心的现象时,由于内环12在外环11中能沿轴线摆动而自动调心,从而提高轴承运行的稳定性,从而提高轴承的寿命。该轴承可广泛应运于振动机械和高速运转的机械上。
权 利 要 求 书 1、一种可调心轴承,包括外圈(1)、内圈(2)、滚动体(3)及保持架(4),所述滚动体(3)能滚动地置于保持架(4)上,并和保持架(4)一起能活动地置于外圈(1)和内圈(2)之间,所述内圈(2)能滚动地置于外圈(1)中,其特征在于:所述外圈(1)包括外环(11)和内环(12),所述外环(11)的内表面呈凹球面(111),所述内环(12)的外表面呈凸球面(121),或者是,所述外环(11)的内表面呈凸球面,所述内环(12)的外表面呈凹球面,所述内环(12)能沿轴线摆动地置于外环(11)内。 2、根据权利要求1所述的可调心轴承,其特征在于:所述内环(12)外表面设置有用于储存润滑油的凹槽(122)。 3、根据权利要求1所述的可调心轴承,其特征在于:所述外圈(1)和内圈(2)之间有防尘盖(5)。 4、根据权利要求1至3中任一所述的可调心轴承,其特征在于:所述滚动体(3)为滚珠。
说 明 书 摘 要 一种可调心轴承,包括外圈(1)、内圈(2)、滚动体(3)及保持架(4),所述滚动体(3)能滚动地置于保持架(4)上,并和保持架(4)一起能活动地置于外圈(1)和内圈(2)之间,所述内圈(2)能滚动地置于外圈(1)中,其特征在于:所述外圈(1)包括外环(11)和内环(12),所述外环(11)的内表面呈凹球面(111),所述内环(12)的外表面呈凸球面(121),或者是,所述外环(11)的内表面呈凸球面,所述内环(12)的外表面呈凹球面,所述内环(12)能沿轴线摆动地置于外环(11)内。其优点在于,所述轴承能自动调心,使轴承运行更加稳定,从而提高轴承的使用寿命。 |
