一种直线运动的轴承 |
||||||||||||

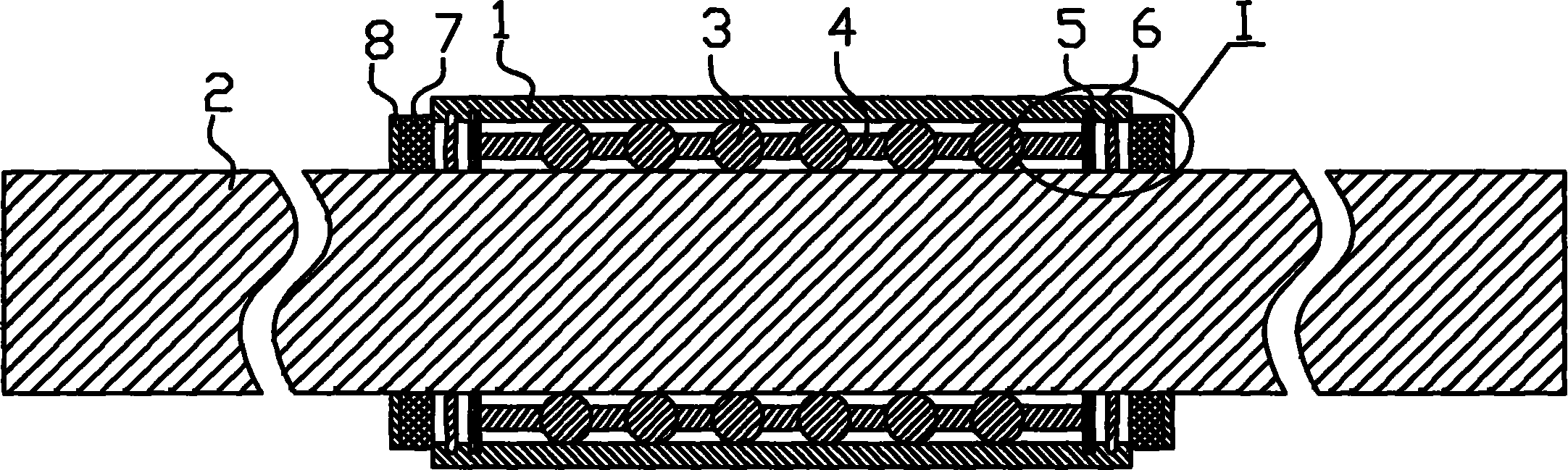

说 明 书 一种直线运动的轴承 技术领域 本实用新型涉及一种轴承制作技术领域,尤其指一种直线运动的轴承。 背景技术 现有一种专利号为CN201120423388.8名称为《直线轴承》的中国实用新型专利公开了一种直线轴承,包括上壳体、下壳体、挡片、滚珠,上下壳体上带有滚珠槽,滚珠于滚珠槽内由上下壳体、挡片限位,直线轴承的工作部分为设有挡片的侧面,依靠滚珠与直线导轨面的喇叭形滑槽的斜面间的滚动配合,实现上下壳体的直线运动。但是其结构复杂,且壳体由上下两片组成,安装不便,因此其结构有待进一步改进。 实用新型内容 本实用新型所要解决的技术问题是针对上述现有技术问题而提供一种设计巧妙、结构简单、安装方便且使用寿命长的一种一种直线运动的轴承。 本实用新型解决上述技术问题所采用的技术方案为: 本直线运动的轴承,包括外圈、滚珠及保持架,所述滚珠能滚动地置于保持架上,其特征在于:所述外圈为一体结构的筒体,所述保持架为一体结构的套环,且所述保持架设置于外圈内,当作直线运动的内轴能滑动地插置外圈内时,所述保持架位于内轴与外圈之间。 作为改进,所述外圈为矩形筒体,所述保持架为矩形套环,所述内轴为矩形的长条状。 作为改进,所述滚珠能滚动地置于保持架上的结构为:所述保持架上分布有用于放置滚珠的球孔,所述滚珠能活动地分布球孔中。 作为改进,所述保持架的四面均设置有用于放置滚珠的球孔,所述滚珠对应地分布于各自的球孔中。 作为改进,所述保持架设置于外圈内的具体结构为:所述外圈两端分别设置有用于限定保持架位置的挡环,所述挡环嵌置于外圈内表面开设的挡环槽中。 作为改进,所述挡环由四角呈“L”形的挡片与挡片之间用于连接的连接片组成,所述挡片通过连接片相互连接形成方形的挡环。 作为改进,所述外圈两端分别设置有防止润滑脂泄漏的密封圈,所述密封圈嵌置于外圈内表面开设的密封圈槽中,所述密封圈与密封圈槽过盈配合。 作为改进,所述外圈的两端面上设置有用于缓冲的橡胶环,所述橡胶环外面上设置有固定环,所述固定环与橡胶环通过螺钉一起固定于外圈的两端面上。 作为改进,所述外圈的上表面分布有用于安装的安装孔。 与现有技术相比,本实用新型采用所述外圈为一体结构的筒体,所述保持架为一体结构的套环,且所述保持架设置于外圈内,当作直线运动的内轴能滑动地插置外圈内时,所述保持架位于内轴与外圈之间。其优点在于:保持架四周都放置有滚珠,可大大减少摩擦力,密封圈可防止润滑脂外泄,橡胶环在受到撞击时可起到缓冲的作用保护轴承,从而提高轴承的使用寿命。 附图说明 图1为本实用新型实施例的结构立体图; 图2为图1结构分解图; 图3为图1的俯视图; 图4为图3中沿A-A线的剖视图; 图5为图4中I部放大图; 图6为图1中挡环的结构立体图。 具体实施方式 以下结合附图实施例对本实用新型作进一步详细描述。 如图1至图6所示,本实施例的轴承,一种直线运动的轴承,包括外圈1、滚珠3及保持架4,所述外圈1为一体结构的筒体,所述保持架4为一体结构的套环,且所述保持架4设置于外圈1内,当作直线运动的内轴2能滑动地插置外圈1内时,所述保持架4位于内轴2与外圈1之间。所述外圈1为矩形筒体,所述保持架4为矩形套环,所述内轴2为矩形的长条状,所述保持架4的四面均设置有用于放置滚珠3的球孔41,所述滚珠3对应地分布于各自的球孔41中;所述外圈1两端分别设置有用于限定保持架4位置的挡环5,所述挡环5嵌置于外圈1内表面开设的挡环槽中,所述挡环5由四角呈“L”形的挡片51与挡片51之间用于连接的连接片52组成,所述挡片51通过连接片52相互连接形成方形的挡环5;所述外圈1两端分别设置有防止润滑脂泄漏的密封圈6,所述密封圈6嵌置于外圈1内表面开设的密封圈槽中,所述密封圈6与密封圈槽过盈配合;所述外圈1的两端面上设置有用于缓冲的橡胶环7,所述橡胶环7外面上设置有固定环8,所述固定环8与橡胶环7通过螺钉9一起固定于外圈1的两端面上;所述外圈1的上表面分布有用于安装的安装孔11;为了安装方便,内轴2的四角为倒角。
权 利 要 求 书 1、一种直线运动的轴承,包括外圈(1)、滚珠(3)及保持架(4),所述滚珠(3)能滚动地置于保持架(4)上,其特征在于:所述外圈(1)为一体结构的筒体,所述保持架(4)为一体结构的套环,且所述保持架(4)设置于外圈(1)内,当作直线运动的内轴(2)能滑动地插置外圈(1)内时,所述保持架(4)位于内轴(2)与外圈(1)之间。 2、根据权利要求1所述的直线运动的轴承,其特征在于:所述外圈(1)为矩形筒体,所述保持架(4)为矩形套环,所述内轴(2)为矩形的长条状。 3、根据权利要求1所述的直线运动的轴承,其特征在于:所述滚珠(3)能滚动地置于保持架(4)上的结构为:所述保持架(4)上分布有用于放置滚珠(3)的球孔(41),所述滚珠(3)能活动地分布球孔(41)中。 4、根据权利要求3所述的直线运动的轴承,其特征在于:所述保持架(4)的四面均设置有用于放置滚珠(3)的球孔(41),所述滚珠(3)对应地分布于各自的球孔(41)中。 5、根据权利要求2至4中任一所述的直线运动的轴承,其特征在于:所述保持架(4)设置于外圈(1)内的具体结构为:所述外圈(1)两端分别设置有用于限定保持架(4)位置的挡环(5),所述挡环(5)嵌置于外圈(1)内表面开设的挡环槽中。 6、根据权利要求5所述的直线运动的轴承,其特征在于:所述挡环(5)由四角呈“L”形的挡片(51)与挡片(51)之间用于连接的连接片(52)组成,所述挡片(51)通过连接片(52)相互连接形成方形的挡环(5)。 7、根据权利要求1至4中任一所述的直线运动的轴承,其特征在于:所述外圈(1)两端分别设置有防止润滑脂泄漏的密封圈(6),所述密封圈(6)嵌置于外圈(1)内表面开设的密封圈槽中。 8、根据权利要求7所述的直线运动的轴承,其特征在于:所述密封圈(6)与密封圈槽过盈配合。 9、根据权利要求1至4中任一所述的直线运动的轴承,其特征在于:所述外圈(1)的两端面上设置有用于缓冲的橡胶环(7),所述橡胶环(7)外面上设置有固定环(8),所述固定环(8)与橡胶环(7)通过螺钉(9)一起固定于外圈(1)的两端面上。 10、根据权利要求1至4中任一所述的直线运动的轴承,其特征在于:所述外圈(1)的上表面分布有用于安装的安装孔(11)。
说 明 书 摘 要 一种直线运动的轴承,包括外圈(1)、滚珠(3)及保持架(4),所述滚珠(3)能滚动地置于保持架(4)上,其特征在于:所述外圈(1)为一体结构的筒体,所述保持架(4)为一体结构的套环,且所述保持架(4)设置于外圈(1)内,当作直线运动的内轴(2)能滑动地插置外圈(1)内时,所述保持架(4)位于内轴(2)与外圈(1)之间。其优点在于:保持架四周都放置有滚珠,可大大减少摩擦力,密封圈可防止润滑脂外泄,橡胶环在受到撞击时可起到缓冲的作用保护轴承,从而提高轴承的使用寿命。 |
