一种移门装置 |
||||||||||||

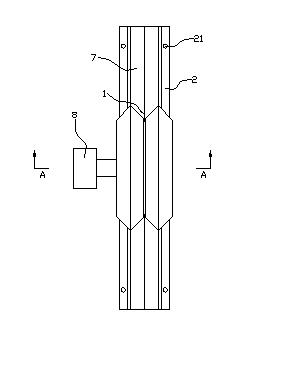

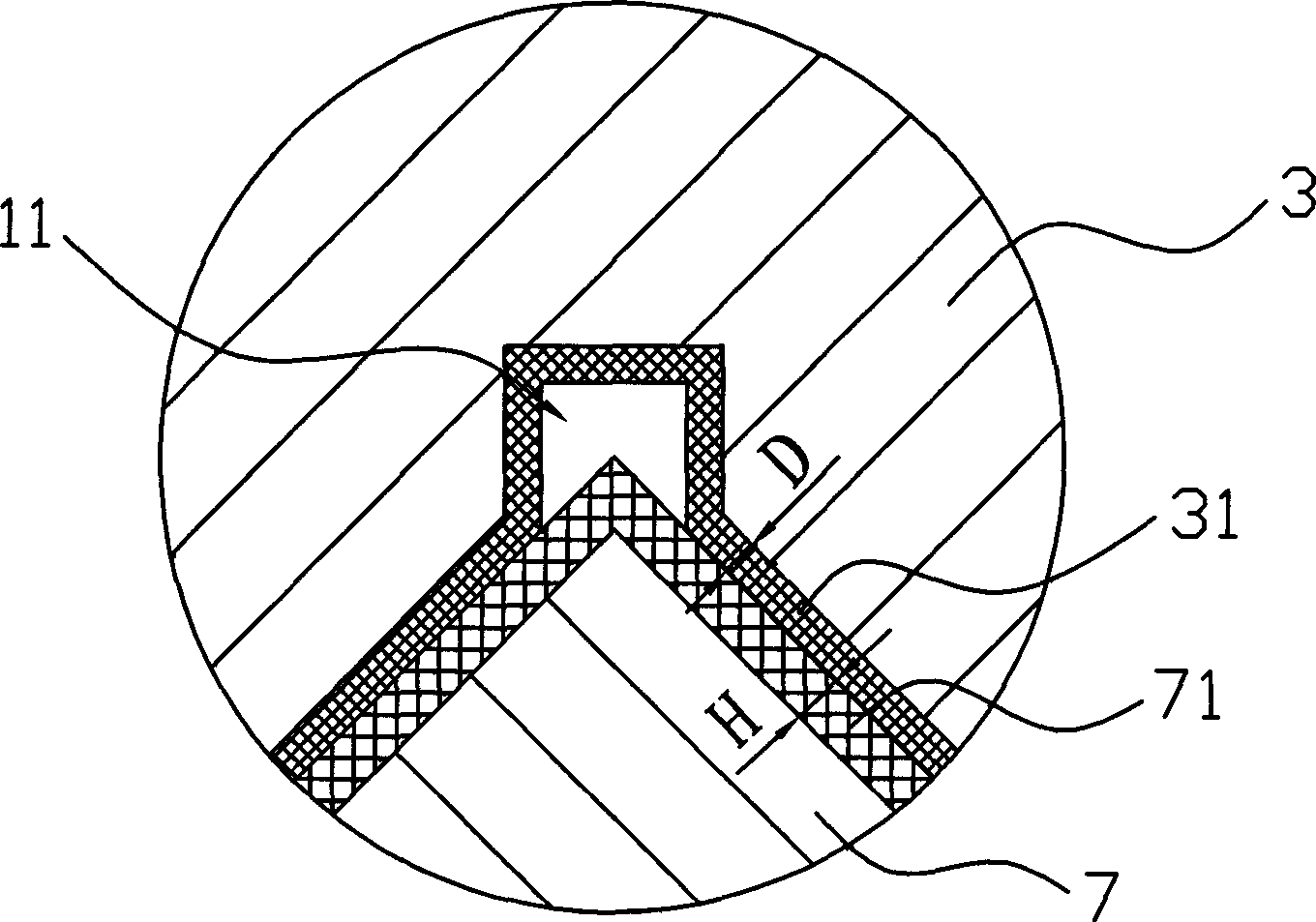

说 明 书 一种移门装置 技术领域 本实用新型涉及一种移门装置,尤其指用于动车上的一种移门装置。 背景技术 现有一种专利号为CN94242833.1名称为《弹性移门装置》的中国实用新型专利公开了一种移门装置,其结构包含有:销轴套,销轴套中装有销轴压簧,销轴压簧一侧装有销轴,销轴与滑轮连接,销轴上开有二个定位槽,销轴套侧面与支定轴套相连,支定轴套中装有支定在销轴定位槽上的支定销,支定销一侧装有支定销压簧,支定销与拉绳连接。但是其结构复杂,且滑轮与导轨之间容易堆积灰尘而导致滑轮无法正常工作,因此其结构有待进一步改进。 实用新型内容 本实用新型所要解决的技术问题是针对上述现有技术问题而提供一种设计巧妙、结构简单、安装方便、使用寿命长且不会积灰的一种移门装置。 本实用新型解决上述技术问题所采用的技术方案为: 本移门装置,包括滑轮及导轨,所述滑轮能滚动地置于导轨上,其特征在于:所述滑轮的中部径向凹陷有环形的凹槽,所述凹槽的径向截面呈顶面开口的三角形,所述凹槽的径向截面的底角呈上部开口的能容置灰尘的矩形滤尘槽,当所述滑轮与导轨组装在一起时,所述滑轮的凹槽与中部向上凸起形成与凹槽相适配的凸轨能滚动地设置在一起,所述滑轮通过中心的销轴与移门连接。 作为改进,所述滑轮包括外圈、内圈、滚珠及保持架,所述滚珠能滚动地置于保持架上,并于保持架一起能活动地置于外圈和内圈之间。 作为改进,所述外圈和内圈之间设置有防尘盖。 作为改进,所述外圈和内圈之间并列地设置有两排滚珠。 作为改进,所述外圈的外表面涂有聚四氟乙烯层,所述聚四氟乙烯层的厚度优选为0.03~ 作为改进,所述凸轨的表面涂有聚四氟乙烯涂层,所述聚四氟乙烯涂层的厚度优选为0.08~ 与现有技术相比,本实用新型采用所述滑轮的中部径向凹陷有环形的凹槽,所述凹槽的径向截面呈顶面开口的三角形,所述凹槽的径向截面的底角呈上部开口的能容置灰尘的矩形滤尘槽,当所述滑轮与导轨组装在一起时,所述滑轮的凹槽与中部向上凸起形成与凹槽相适配的凸轨能滚动地设置在一起,所述滑轮通过中心的销轴与移门连接。其优点在于:滑轮上设置的滤尘槽可以防止灰尘在滑轮和导轨之间堆积,滑轮与导轨的接触面上涂有耐磨性好、摩擦力小的聚四氟乙烯涂层,可以有效保护滑轮和导轨,从而提高装置的使用寿命。 附图说明 图1为本实用新型实施例的结构立体图; 图2为图1结构分解图; 图3为图1的俯视图; 图4为图3中沿A-A线的剖视图; 图5为图4中I部放大图。 具体实施方式 以下结合附图实施例对本实用新型作进一步详细描述。 如图1至图5所示,本实施例的移门装置,包括滑轮及导轨2,所述导轨2上设置有用于安装的安装孔21,所述滑轮能滚动地置于导轨2上,所述滑轮包括外圈3、内圈4、滚珠5及保持架6,所述外圈3和内圈4之间设置有防尘盖9,所述外圈3和内圈4之间并列地设置有两排滚珠5;所述滚珠5能滚动地置于保持架6上,并于保持架6一起能活动地置于外圈3和内圈4之间;所述滑轮的中部径向凹陷有环形的凹槽1,所述凹槽1的径向截面呈顶面开口的三角形,所述凹槽1的径向截面的底角呈上部开口的能容置灰尘的矩形滤尘槽11,当所述滑轮与导轨2组装在一起时,所述滑轮的凹槽1与中部向上凸起形成与凹槽1相适配的凸轨7能滚动地设置在一起,所述滑轮通过中心的销轴8与移门连接;所述外圈3的外表面涂有聚四氟乙烯层31,所述聚四氟乙烯层31的厚度D为 权 利 要 求 书 1、一种移门装置,包括滑轮及导轨(2),所述滑轮能滚动地置于导轨(2)上,其特征在于:所述滑轮的中部径向凹陷有环形的凹槽(1),所述凹槽(1)的径向截面呈顶面开口的三角形,所述凹槽(1)的径向截面的底角呈上部开口的能容置灰尘的矩形滤尘槽(11),当所述滑轮与导轨(2)组装在一起时,所述滑轮的凹槽(1)与中部向上凸起形成与凹槽(1)相适配的凸轨(7)能滚动地设置在一起,所述滑轮通过中心的销轴(8)与移门连接。 2、根据权利要求1所述的移门装置,其特征在于:所述滑轮包括外圈(3)、内圈(4)、滚珠(5)及保持架(6),所述滚珠(5)能滚动地置于保持架(6)上,并于保持架(6)一起能活动地置于外圈(3)和内圈(4)之间。 3、根据权利要求1所述的移门装置,其特征在于:所述外圈(3)和内圈(4)之间设置有防尘盖(9)。 4、根据权利要求1或2或3所述的移门装置,其特征在于:所述外圈(3)和内圈(4)之间并列地设置有两排滚珠(5)。 5、根据权利要求1或2或3所述的移门装置,其特征在于:所述外圈(3)的外表面涂有聚四氟乙烯层(31)。 6、根据权利要求5所述的移门装置,其特征在于:所述聚四氟乙烯层(31)的厚度(D)为0.03~ 7、根据权利要求1或2或3所述的移门装置,其特征在于:所述凸轨(7)的表面涂有聚四氟乙烯涂层(71)。 8、根据权利要求7所述的移门装置,其特征在于:所述聚四氟乙烯涂层(71)的厚度(H)为0.08~ 说 明 书 摘 要 一种移门装置,包括滑轮及导轨(2),所述滑轮能滚动地置于导轨(2)上,其特征在于:所述滑轮的中部径向凹陷有环形的凹槽(1),所述凹槽(1)的径向截面呈顶面开口的三角形,所述凹槽(1)的径向截面的底角呈上部开口的能容置灰尘的矩形滤尘槽(11),当所述滑轮与导轨(2)组装在一起时,所述滑轮的凹槽(1)与中部向上凸起形成与凹槽(1)相适配的凸轨(7)能滚动地设置在一起,所述滑轮通过中心的销轴(8)与移门连接。其优点在于:滑轮上设置的滤尘槽(11)可以防止灰尘在滑轮和导轨之间堆积,聚四氟乙烯的涂层增加了表面的耐磨性,减小了摩擦力。 |
