电线卡扣 |
||||||||||||

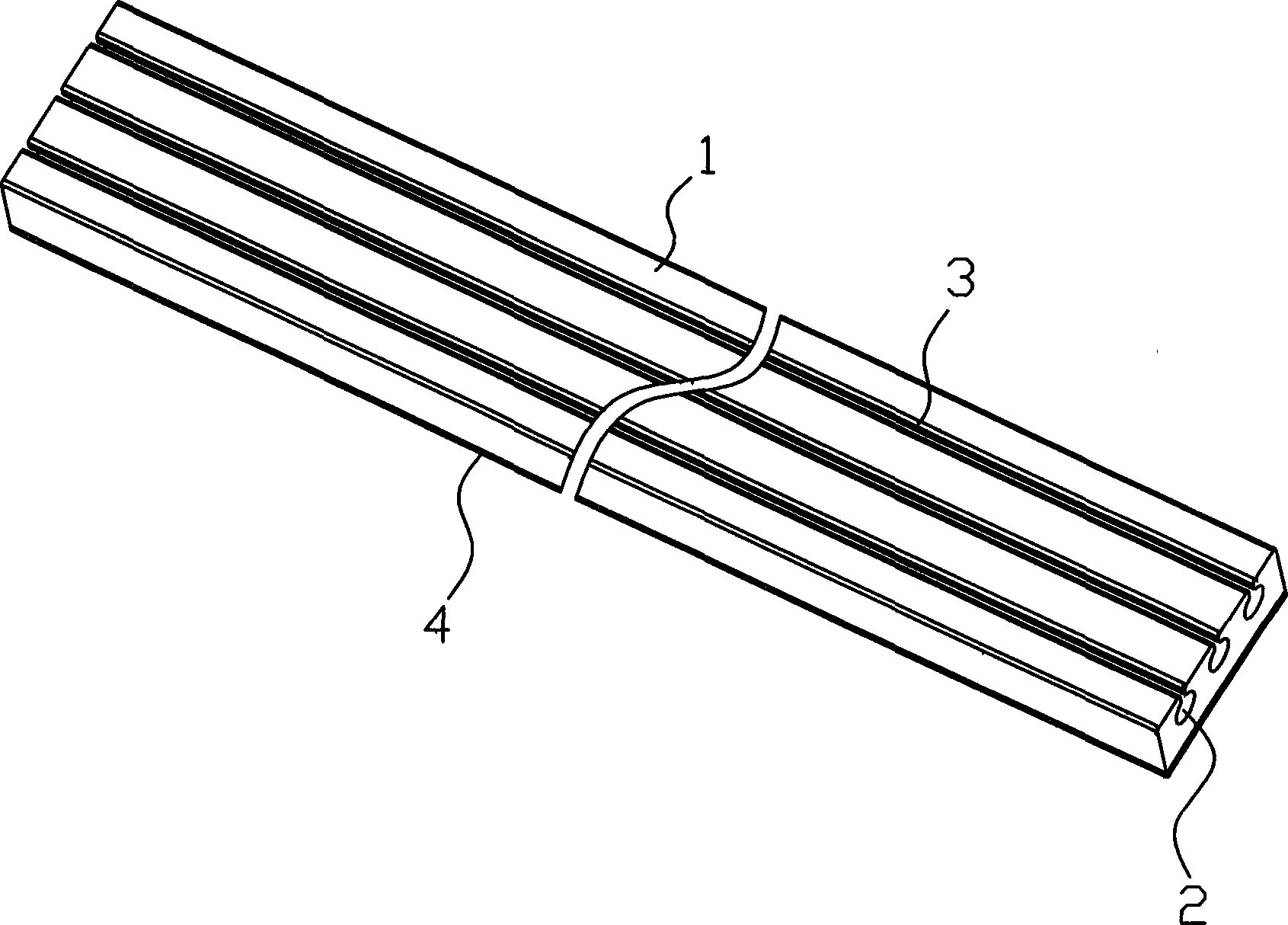

说 明 书 电线卡扣 技术领域 本实用新型涉及一种电线固定装置,尤其指一种用于嵌置电线的电线卡扣。 背景技术 现有一种专利号为CN201020676008.7名称为《槽式电线收纳盒》的中国实用新型公开了一种槽式电线收纳盒,该槽式电线收纳盒是一个空心的壳体,槽底部中间均匀排列有五个进线孔,壳体的上部一侧设有折页,折页固定连接有外壳盖,壳体上部另一侧设有一个卡扣,卡扣与外壳盖配合连接,外壳盖中间位置有一个出线孔。该槽式电线收纳盒可以将杂乱无章的连接线收纳整理起来,让电器背后的死角变得井然有序,可以根据实际情况随意拉、伸连接线或电线的长度。然而,该电线收纳盒在使用时又较难固定于固定体上,所以使用时安装不方便,且占用空间大,生产成本也相对较高,因此该结构还需进一步改进。 发明内容 本实用新型所要解决的技术问题是针对上述现有技术现状而提供一种生产成本低,安装电线方便且能快速将卡扣固定于所需位置上的电线卡扣。 本实用新型解决上述技术问题所采用的技术方案为:本电线卡扣,包括有卡扣体,其特征在于:所述卡扣体上设置有与电线粗细相适配的数条凹槽,所述凹槽的开口处设置有电线卡入的缺口,所述缺口的宽度小于电线直径的尺寸,在所述卡扣体的底面设置有用于与固定体相固定的粘结件。 作为改进,所述粘结件可优选为双面胶或不干胶。 再改进,所述的卡扣体由发泡海绵制成,且该卡扣体的厚度可选择为1.0 再改进,所述数条凹槽可选择为相互平行且间隔地排列在一起。 再改进,所述数条凹槽可优选为1~10条。 与现有技术相比,本实用新型的优点在于:由于本实用新型采用卡扣体上设置有与电线粗细相适配的数条凹槽,所述凹槽的开口处设置有电线卡入的缺口,所述缺口的宽度小于电线直径的尺寸,在所述卡扣体的底面设置有用于与固定体相固定的粘结件。这种设计的优点在于:不仅生产成本低廉,而且放置电线方便,即只要将电线从缺口中卡入卡扣体中的凹槽中,由于电线的直径大于缺口的宽度,当电线卡入时,通过外力卡扣体上的缺口通过弹性形变而涨开,当电线卡入凹槽后,缺口又恢复原状而将电线嵌置于凹槽中,所以安放电线十分方便,又由于卡扣体的底部设置有粘接件,如双面胶或不干胶等,所以能非常方便地将卡扣体固定于所需的地方,从而很好地解决了电线缠绕,灰尘堆积的问题。 附图说明 图1是本实用新型实施例的立体图; 图2是图1的侧视图; 图3是图1的俯视图; 图4是图1不同视角的立体图; 图5是本实用新型另一种实施例的立体图; 图6是图5不同视角的立体图。 具体实施方式 以下结合附图实施例对本实用新型作进一步详细描述。 如图1至图4所示,本实施例的电线卡扣,包括有卡扣体1,所述卡扣体1优选为发泡海绵制成,该卡扣体1的厚度D为1.0 如图5和图6所示,是本实用新型的另一种实施例,其基本结构与上述相同,所不同的只是凹槽2条数不一样。当然,上述凹槽2条数也可以比图5和图6更多或更少,具体可按设计而定。
权 利 要 求 书 1、一种电线卡扣,包括有卡扣体(1),其特征在于:所述卡扣体(1)上设置有与电线粗细相适配的数条凹槽(2),所述凹槽(2)的开口处设置有电线卡入的缺口(3),所述缺口(3)的宽度小于电线直径的尺寸,在所述卡扣体(1)的底面设置有用于与固定体相固定的粘结件(4)。 2、根据权利要求1所述的电线卡扣,其特征在于:所述粘结件(4)为双面胶或不干胶。 3、根据权利要求2所述的电线卡扣,其特征在于:所述的卡扣体(1)由发泡海绵制成,且该卡扣体(1)的厚度(D)为1.0 4、根据权利要求1或2或3所述的电线卡扣,其特征在于:所述数条凹槽(2)为相互平行且间隔地排列在一起。 5、根据权利要求4所述的电线卡扣,其特征在于:所述数条凹槽(2)为1~10条。
说 明 书 摘 要 一种电线卡扣,包括有卡扣体,所述卡扣体上设置有与电线粗细相适配的数条凹槽,所述凹槽的开口处设置有电线卡入的缺口,所述缺口的宽度小于电线直径的尺寸,在所述卡扣体的底面设置有用于与固定体相固定的粘结件。本实用新型的优点在于:这种设计不仅生产成本低廉,而且放置电线方便,即只要将电线从缺口中卡入卡扣体中的凹槽中,由于电线的直径大于缺口的宽度,当电线卡入时,通过外力卡扣体上的缺口通过弹性形变而涨开,当电线卡入凹槽后,缺口又恢复原状而将电线嵌置于凹槽中,所以安放电线十分方便,又由于卡扣体的底部设置有粘接件,如双面胶或不干胶等,所以能非常方便地将卡扣体固定于所需的地方,从而很好地解决了电线缠绕,灰尘堆积的问题。 |
