一种防尘密封球轴承 |
||||||||||||

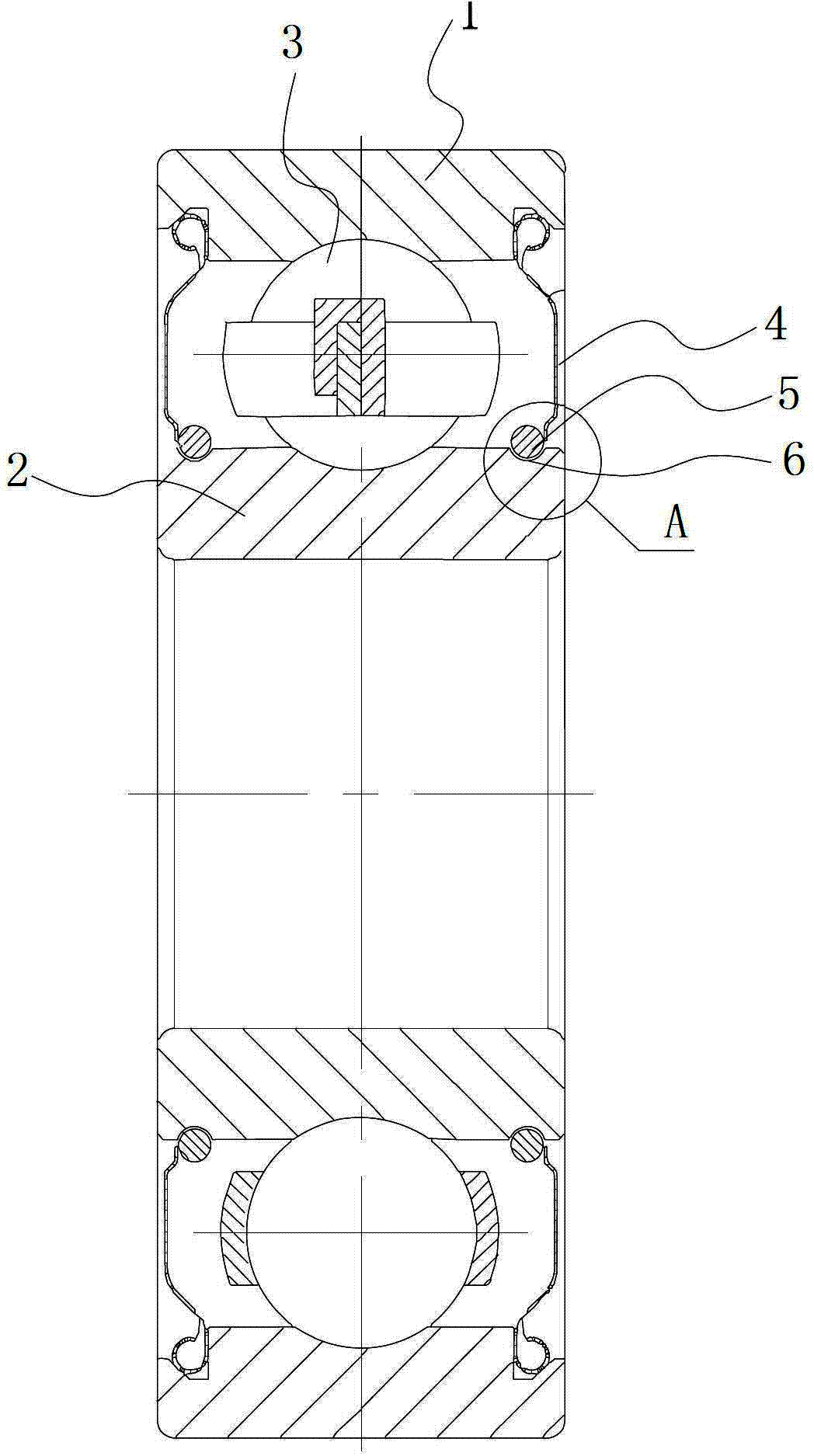

一种防尘密封球轴承 技术领域 本实用新型涉及一种轴承,具体来说是一种防尘密封球轴承。 背景技术 轴承是在机械传动过程中起固定和减小载荷摩擦系数的部件。发展到现在,轴承的种类以及多种多样,其中球轴承是滚动轴承的一种,轴承滚子装在轴承外圈和轴承内圈的中间,能承受较大载荷,又叫做滚珠轴承。 但是在现有技术中,球轴承还存在着缺陷,例如现有的球轴承防尘与密封只有的单一的选择,不能二者兼顾,所以现在急需一种解决了上述缺陷的轴承来满足需求。 实用新型内容 本实用新型的目的是为了解决现有技术中轴承防尘与密封只有的单一的选择,不能二者兼顾的缺陷,提供一种防尘密封球轴承来解决上述问题。 为了实现上述目的,本实用新型的技术方案如下: 一种防尘密封球轴承,包括轴承外圈、轴承内圈、滚动体、轴承防尘盖和O形密封圈,其特征在于,轴承内圈的外表面上设置有嵌放O形密封圈的凹槽,O型密封圈嵌入凹槽后,O型密封圈的表面与轴承防尘盖内侧表面之间存有间隙。 上述的一种防尘密封球轴承,其特征在于,所述O形密封圈嵌入轴承内圈的凹槽后露出轴承内圈表面的高度不少于O形密封圈直径的2/3。 本实用新型的有益效果为:在轴承防尘盖内侧装有O形密封圈,经过轴承内圈表面与轴承防尘盖表面间隙的灰尘、油雾、有害气体等经O形密封圈阻挡后,无法进入轴承内部。该轴承可以在防尘与密封要求的工况下同时使用,对轴承的制造、轴承使用的通用性要求提供了便利。 附图说明 图1为本实用新型的结构示意图; 图2为图1中A部放大图。 具体实施方式 为使对本实用新型的结构特征及所达成的功效有更进一步的了解与认识,用以较佳的实施例及附图配合详细的说明,说明如下: 参看图1和图2,一种防尘密封球轴承,包括轴承外圈1、轴承内圈2、滚动体3、轴承防尘盖4和O形密封圈5,轴承外圈1设置于轴承内圈2外,滚动体3设置于轴承外圈1和轴承内圈2之间,所述滚动体3两侧的轴承外圈1和轴承内圈2之间设置有轴承防尘盖,轴承内圈2的外表面上设置有嵌放O形密封圈5的凹槽6,O型密封圈5嵌入凹槽6后,O型密封圈5的表面与轴承防尘盖4内侧表面7之间存有间隙8,为非接触式。这样在轴承防尘盖4内侧装有O形密封圈5,经过轴承内圈2表面与轴承防尘盖4表面间隙的灰尘、油雾、有害气体等经O形密封圈5阻挡后,无法进入轴承内部。 而在本实用新型的其中一个优选实施方式中,O形密封圈5嵌入轴承内圈2的凹槽6后露出轴承内圈2表面的高度不少于O形密封圈5直径的2/3,这样的设计既保证O形密封圈5能够嵌入轴承内圈2的凹槽6中,还能保证O形密封圈5起到密封效果。 在轴承防尘盖内侧装有O形密封圈,经过轴承内圈表面与轴承防尘盖表面间隙的灰尘、油雾、有害气体等经O形密封圈阻挡后,无法进入轴承内部。该轴承可以在防尘与密封要求的工况下同时使用,对轴承的制造、轴承使用的通用性要求提供了便利。 以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是本实用新型的原理,在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定 1、一种防尘密封球轴承,包括轴承外圈(1)、轴承内圈(2)、滚动体(3)、轴承防尘盖(4)和O形密封圈(5),其特征在于,轴承内圈(2)的外表面上设置有嵌放O形密封圈(5)的凹槽(6),O型密封圈(5)嵌入凹槽(6)后,O型密封圈(5)的表面与轴承防尘盖(4)内侧表面(7)之间存有间隙(8)。 2、根据权利要求1所述的一种防尘密封球轴承,其特征在于,所述O形密封圈(5)嵌入轴承内圈(2)的凹槽(6)后露出轴承内圈(2)外表面的高度不少于O形密封圈(5)直径的2/3。 |
