一种防撞击轴承 |
|||||||||||||
本实用新型涉及一种防撞击轴承,包括轴承外圈、轴承内圈、滚动体,轴承盖子和防撞金属板,轴承外圈设置于轴承内圈外,滚动体设置于轴承外圈与轴承内圈之间,滚动体两侧的轴承外圈与轴承内圈之间设置有轴承盖子,轴承盖子的内侧设置有防撞金属板,防撞金属板外侧上有环形缓冲弹性体,防撞金属板与轴承盖子之间设有缓冲间隙。本实用新型的有益效果为:采用轴承盖子内衬上防撞金属板,并在轴承盖子与防撞金属板之间设有缓冲间隙,大大提高了轴承的防撞功能,增加了轴承的使用寿命,避免了轴承因撞击导致的费时费力的更换成本。广泛应用于农机、矿山设备、输送线等场合。 一种防撞击轴承

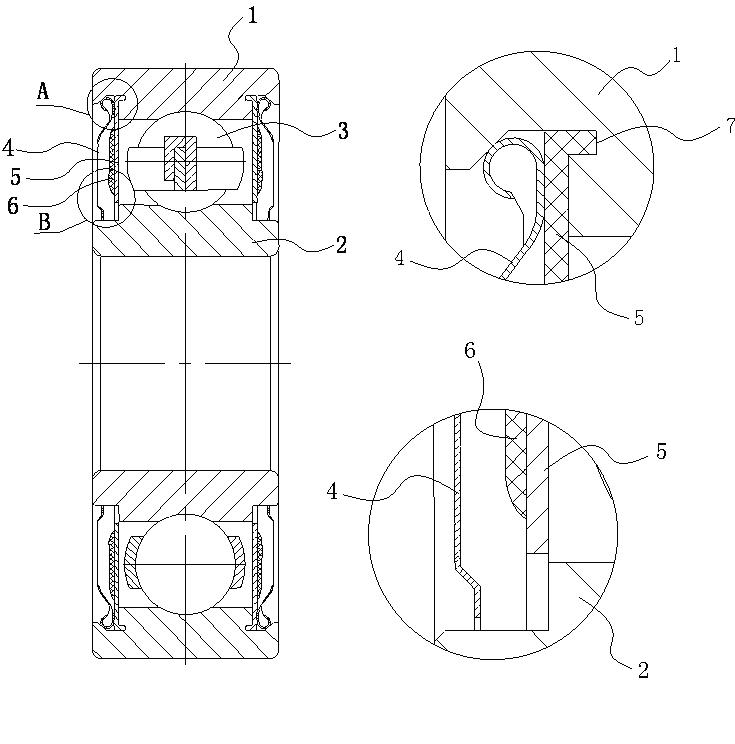

一种防撞击轴承 技术领域 本实用新型涉及一种轴承,具体来说是一种防撞击轴承。 背景技术 轴承是在机械传动过程中起固定和减小载荷摩擦系数的部件。在现有技术中,轴承还存在很多技术上有待克服的缺陷,例如轴承的防撞性能,现有的轴承为了增强轴承的防撞性能只是通过加厚轴承盖子的方式来达到防止轴向外力撞击的目的,但效果不明显,所以现在急需一种解决了上述缺陷的轴承来满足需求。 实用新型内容 本实用新型的目的是为了解决现有技术中轴承防撞效果不好的缺陷,提供一种防撞击轴承来解决上述问题。 为了实现上述目的,本实用新型的技术方案如下: 一种防撞击轴承,包括轴承外圈、轴承内圈、滚动体,轴承盖子和防撞金属板,其特征在于,所述轴承盖子的内侧设置有防撞金属板,防撞金属板外侧上有环形缓冲弹性体,所述防撞金属板与轴承盖子之间设有缓冲间隙。 上述的一种防撞击轴承,其特征在于,所述轴承盖子为下列其中之一:防尘盖、密封盖。 上述的一种防撞击轴承,其特征在于,所述防撞金属板为L形状,防撞金属板的转角一端卡入轴承外圈的内壁上设置的凹槽内。 上述的一种防撞击轴承,其特征在于,所述防撞金属板的转角一端与轴承外圈内壁上的凹槽通过金属粘合剂连接。 上述的一种防撞击轴承,其特征在于,所述防撞金属板与轴承盖子之间的缓冲间隙不低于 本实用新型的有益效果为:采用轴承盖子内衬上防撞金属板,并在轴承盖子与防撞金属板之间设有缓冲间隙,大大提高了轴承的防撞功能,增加了轴承的使用寿命,避免了轴承因撞击导致的费时费力的更换成本。广泛应用于农机、矿山设备、输送线等场合。 附图说明 图1为本实用新型的结构示意图; 图2为图1中A部放大图; 图3为图1中B部放大图。 具体实施方式 为使对本实用新型的结构特征及所达成的功效有更进一步的了解与认识,用以较佳的实施例及附图配合详细的说明,说明如下: 参看图1,一种防撞击轴承,包括轴承外圈1、轴承内圈2、滚动体3,轴承盖子4和防撞金属板5,所述轴承外圈1设置于轴承内圈2外,滚动体3设置于轴承外圈1与轴承内圈2之间,滚动体3两侧的轴承外圈1与轴承内圈2之间设置有轴承盖子4,其特征在于,所述轴承盖子4的内侧设置有防撞金属板5,防撞金属板5外侧上有环形缓冲弹性体6,所述防撞金属板5与轴承盖子4之间设有间隙。采用轴承盖子4内衬上防撞金属板5,并在轴承盖子4与防撞金属板5之间设有缓冲间隙,大大提高了轴承的防撞功能,增加了轴承的使用寿命,避免了轴承因撞击导致的费时费力的更换成本。 轴承盖子4可以根据实际需求选择轴承盖子为防尘盖或者密封盖。 参看图2,防撞金属板5为L形状,防撞金属板5的转角一端卡入轴承外圈1的内壁上设置的凹槽7内,这样使得防撞金属板5能够牢固的与轴承外圈1连接,同时防撞金属板5的转角一端与轴承外圈1内壁上的凹槽7通过金属粘合剂连接,进一步增强了防撞金属板5与轴承外圈1连接的牢固性。 参看图3,在本实用新型的其中一个优选实施方式中,防撞金属板5与轴承盖子4之间的缓冲间隙不低于 以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是本实用新型的原理,在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。 |
