一种带有凹形滚子的轴承

1、一种带有凹形滚子的轴承，包括轴承外圈(1)、轴承内圈(2)和轴承滚子(3)，其特征在于，所述轴承滚子(3) 长度方向中心部位有凹入的表面（4）,凹入的表面（4）左右两侧为圆柱（7）和圆柱（8）。

2、根据权利要求1所述的一种带有凹形滚子的轴承，其特征在于，所述轴承滚子(3)长度方向中心部位设置的凹入的表面（4）与轴承外圈（1）的沟道面（5）、轴承内圈（2）的沟道面（6）为非接触式设计。

3、根据权利要求1或2所述的一种带有凹形滚子的轴承，其特征在于，所述凹入的表面（4）左右两侧的圆柱（7）和圆柱（8）的表面与轴承外圈（1）的沟道面（5）、轴承内圈（2）的沟道面（6）为接触式设计。

一种带有凹形滚子的轴承

技术领域

本实用新型涉及一种轴承，具体来说是一种带有凹形滚子的轴承。

背景技术

轴承是在机械传动过程中起固定和减小载荷摩擦系数的部件。现有技术中，轴承还存在着诸多的缺陷，例如现有的圆柱滚子轴承的内部是采用圆柱形滚子，整个滚子的圆柱表面为工作面，摩擦力矩比较大，在很多有力矩要求的场合无法满足。

实用新型内容

本实用新型的目的是为了解决现有技术中圆柱滚子轴承中整个滚子的圆柱表面为工作面，摩擦力矩比较大，在很多有力矩要求的场合无法满足等缺陷，提供一种带有凹形滚子的轴承来解决上述问题。

为了实现上述目的，本实用新型的技术方案如下：

一种带有凹形滚子的轴承，包括轴承外圈、轴承内圈和轴承滚子，其特征在于，所述轴承滚子长度方向中心部位有凹入的表面,凹入的表面左右两侧为圆柱。

上述的一种带有凹形滚子的轴承，其特征在于，所述轴承滚子长度方向中心部位设置的凹入的表面与轴承外圈的沟道面、轴承内圈的沟道面为非接触式设计。

上述的一种带有凹形滚子的轴承，其特征在于，所述凹入的表面左右两侧的圆柱的表面与轴承外圈的沟道面、轴承内圈的沟道面为接触式设计。

本实用新型的有益效果为：采用凹形滚子以减少轴承内部的工作面，达到摩擦力矩减少的目的，同时减少由于摩擦产生的能量损耗，可以广泛应用于有起动力矩要求的电机、设备、机械装置中。

附图说明

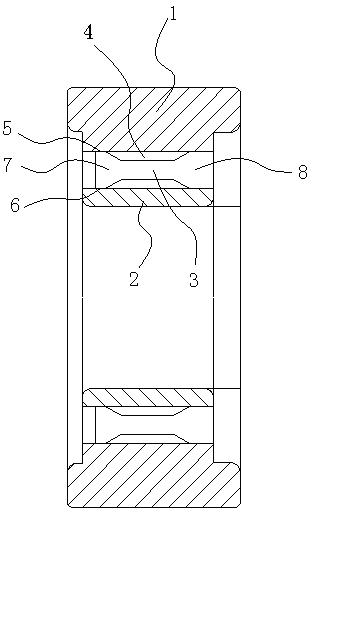

图1为本实用新型的结构示意图。

具体实施方式

为使对本实用新型的结构特征及所达成的功效有更进一步的了解与认识，用以较佳的实施例及附图配合详细的说明，说明如下：

参看图1，一种带有凹形滚子的轴承，包括轴承外圈1、轴承内圈2和轴承滚子3，轴承外圈1设置于轴承内圈2外，轴承滚子3设置于轴承外圈1和轴承内圈2之间，轴承滚子3 长度方向中心部位有凹入的表面4,凹入的表面4左右两侧为圆柱7和圆柱8。

在这样的设计下轴承滚子3长度方向中心部位设置的凹入的表面4与轴承外圈1的沟道面5、轴承内圈2的沟道面6为非接触式设计，减少轴承内部的工作面，达到摩擦力矩减少的目的，同时减少由于摩擦产生的能量损耗，可以广泛应用于有起动力矩要求的电机、设备、机械装置中。

凹入的表面4左右两侧的圆柱7和圆柱8的表面与轴承外圈1的沟道面5、轴承内圈2的沟道面6为接触式设计，轴承外圈1的沟道面5、轴承内圈2的沟道面6与轴承滚子3二端的圆柱7和圆柱8的表面相配合工作。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
