角接触球轴承标准GB/T292-2007

角接触球轴承标准GB/T292-2007
角接触球轴承标准规定了外形尺寸符合GB/T273.3-1999的不可分离散型单列角接触球轴承的外形尺寸
角接触球轴承标准适用于公称接触角为15度,25度和40度的角接触球轴承,供轴承制造厂设计和用户选型,其他公称接触角(10度<=@<=45度)的单列角接触球轴承和分离型单列角接触球轴承的外形尺寸可参照本标准的规定

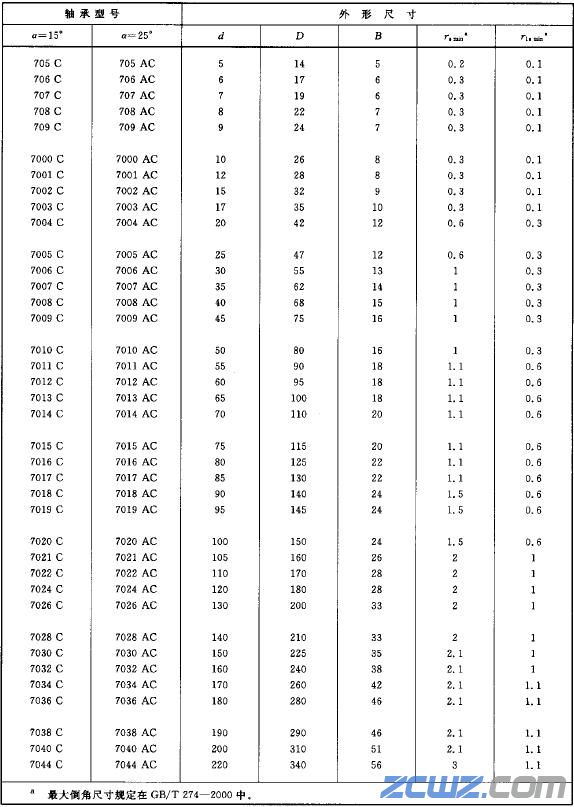

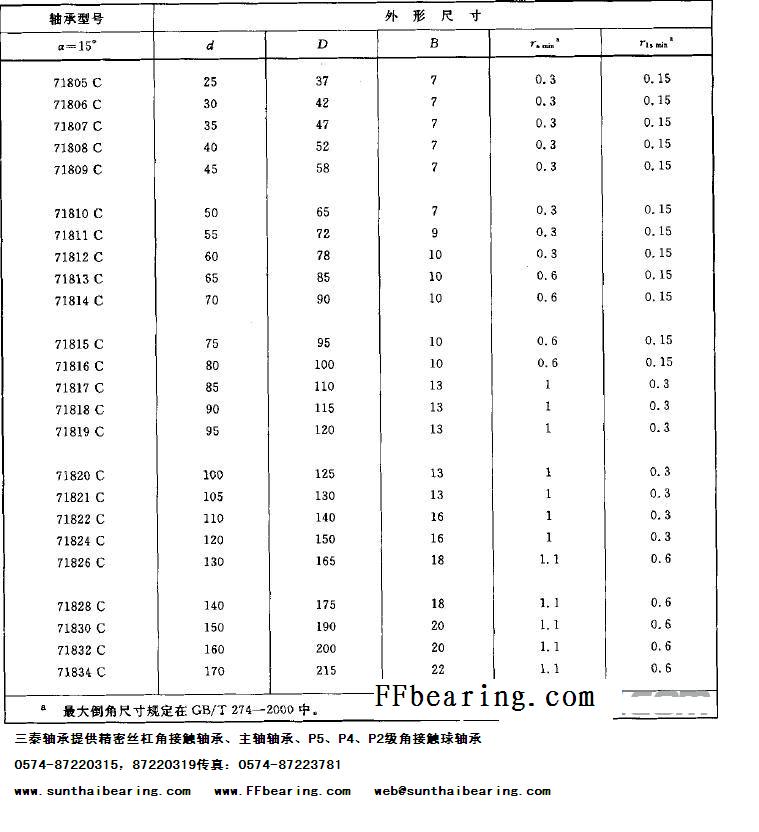

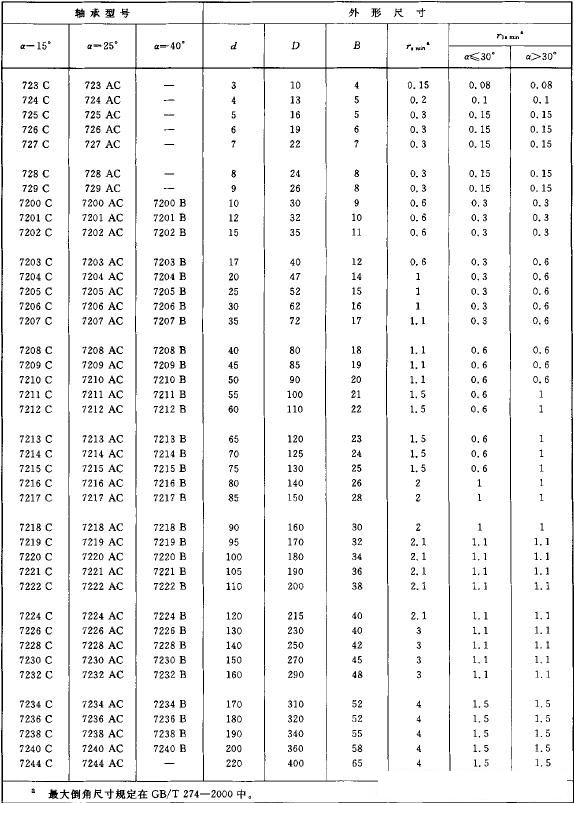

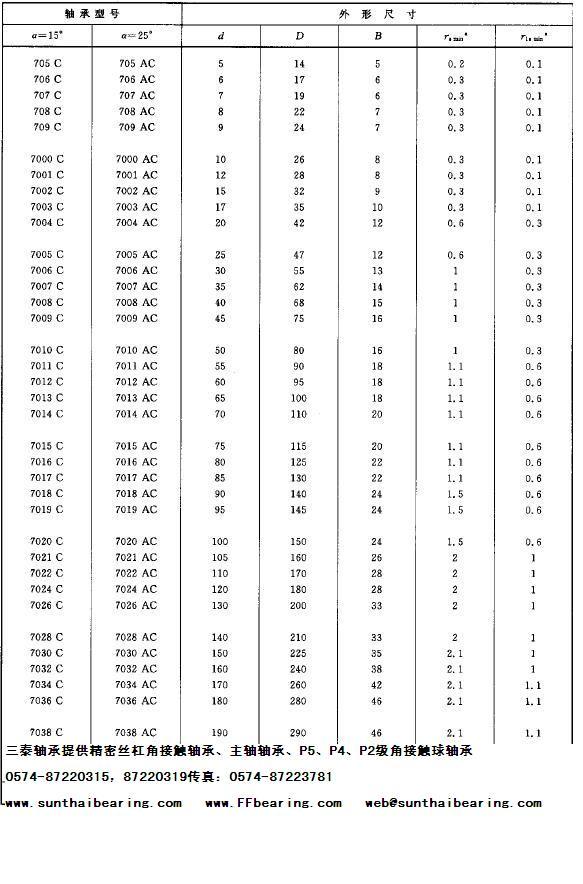

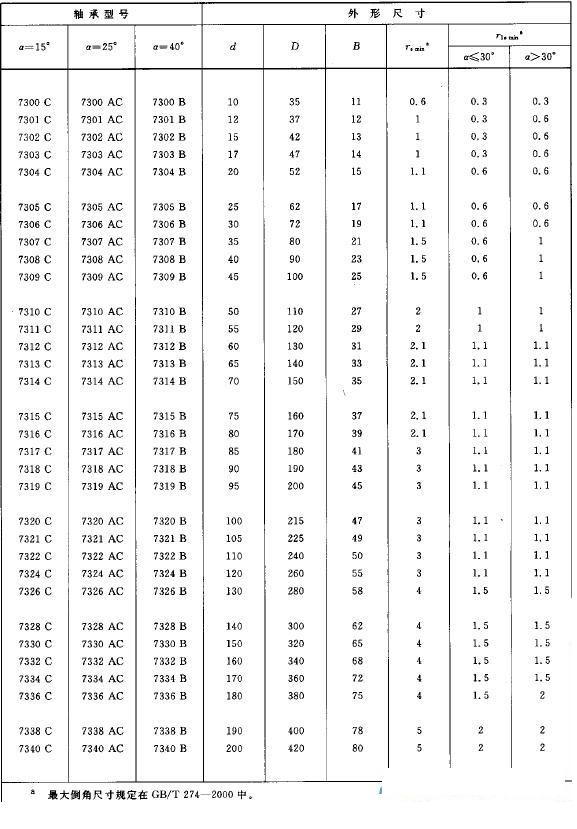

角接触球轴承尺寸规格标准

角接触球轴承有单列角接触球轴承双列角接触球轴承四点角接触球轴承双列凸轮滚子轴承生产的角接触球轴承内外圈的滚道可在水平轴线上相对位移因此其设计可以承受联合负载也就是可以同时承受轴向载荷和径向载荷角接触球轴承的轴向承载能力随着接触角的增加而提高接触角的定义为在径向平面上钢球和滚道接触点的连线与轴承垂直轴线所成的角度

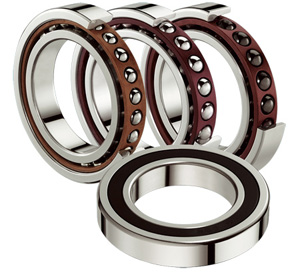

接触球轴承标准：角接触球轴承

角接触球轴承极限转速较高，可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角增大而增大单列角接触球轴承只能承受一个方向的轴向载荷，在承受径向载荷时，会引起附加轴向力，必须拖向相应的反响载荷，因此，该种轴承一般都成对使用双列角接触球轴承承受较大的径向载荷为主的径向、轴向双向联合载荷和力矩载荷它能限制轴或外壳双向轴向位移，接触角为30度成对安装角接触球轴承能承受一径向载荷为主的径向、轴向联合载荷，也可以承受径向载荷。串联配置只能承受单一方向轴向载荷，其他两种配置则可承受任一方向的轴向载荷。
　　[1](Angular Contact Ball Bearings)可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大，轴向承载能力越高。高精度和高速轴承通常取15 度接触角。在轴向力作用下，接触角会增大。

高精度角接触球轴承标准系列所属类别：精英产品产品简介：特点：以ISO为标准的UTE精密轴承基础系列。ａ、包括70系列、79系列、72系列ｂ、接触角C：15°，AC：25° ｃ、保持架有两种：一种是外圈引导酚醛树脂保持架（无记号）；一种是滚动体引导聚酰胺树脂保持架（TN1）; ｄ、高速、高承载能力，适于脂润滑.
