滚动轴承 深沟球轴承卷边防尘盖 技术条件 轴承行业国家标准：JB／T 10239—2001

 滚动轴承  深沟球轴承卷边防尘盖    技术条件
Rolling bearings—Specifications of curled shield for deep groove ball bearings

1  范围
  本标准规定了深沟球轴承冲压卷边防尘盖(以下简称防尘盖)的技术要求、测量方法、检验规则、标志、包装与贮存。
  本标准适用于制造厂和用户对防尘盖的生产检验和验收。

2 引用标准
  GB／T708—1988   冷轧钢板和钢带的尺寸、外形、重量及允许偏差
  GB／T3280—1992  不锈钢冷轧钢板
  GB／T4239—1991  不锈钢和耐热钢冷轧钢带
  GB／T8597—1988  滚动轴承包装
  GB／T13237—1991 优质碳素结构钢冷轧薄钢板和钢带
  JB／T3034—1993  滚动轴承  油封防锈包装
  JB／T3574—1997  滚动轴承  产品标志
  JB／I8921—1999  滚动轴承及其商品零件检验规则

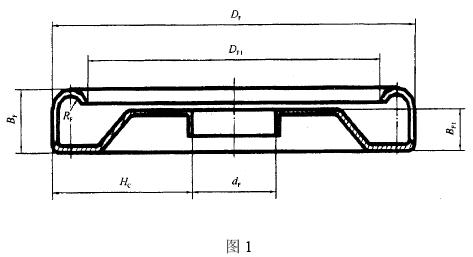

3  符号

dF：防尘盖公称内径
DF：防尘盖公称外径
DF1：防尘盖卷边后公称内径
RF：防尘盖卷边处内圆角公称半径
BF：防尘盖公称宽度
BF1：防尘盖的上下两平面之间的距离
HC：防尘盖内外半径之差
VDFp ：外径变动量
VDFp =DFmax–DFmin
Vd Fp ：内径变动量
Vd Fp =dFmax–dFmin

VDF1p ：卷边内径变动量
VDF1p =DF1max–DF1min
VH Cp ：内外半径之差变动量
VHCp =HCmax–HCmin
VBF1 ：BF1 的变动量
VBF1 =BF1max–BF1min


4  技术要求
4．1  材料
4．1．1  防尘盖采用08Al或10优质碳素结构钢冷轧薄钢板和钢带制造，技术要求应符合GB／T 13237的规定。表面质量不低于较高级精整表面II组，拉延级别为普通拉延级P。钢板和钢带的形状、尺寸及公差应符合GB／T708的规定。
4．1．2  不锈钢冲压防尘盖，可采用0Crl8Ni9、1Crl8Ni9、1Crl3、2Crl3冷轧不锈钢带或冷轧不锈钢板制造，其技术要求应符合GB／T3280或GB／T4239的规定。
4．2  公差
4．2．1  防尘盖的VDFp、VdFp、VDF1p应符合表1的规定。

4．2．2  防尘盖VHcp应符合表2的规定。

4．2．3  防尘盖VBF1应符合表3的规定。

4．3  外观质量
    成品防尘盖应进行镀锌、镀镍或氧化等表面防锈处理。防尘盖不允许有裂纹、锈蚀、划伤、毛刺、起泡及脱落等缺陷。
4．4  其它
    防尘盖弹性卷边处开口等分且均匀，卷边半径RF应符合产品图样的规定。

5  测量方法
5．1  防尘盖外径偏差及VDFp、内径偏差及VdFp，VDF1p和VHcp用精度为0．02mm游标卡尺测量。沿直径方向测量不得少于3次处。
5．2  防尘盖VBF1用高度测量仪测量(见图2)，工件沿圆周方向测量不得少于3处。

5．3  卷边半径RF用R规检查。

6 检验规则
6．1  防尘盖的外观质量应100％进行检查。
6．2  防尘盖的检验规则按JB／T8921的规定。主项包括DF、dF、VDFP、VdFP、VHcp、VBF1。产品图样的其余规定为次项。样本大小按特殊检查水平S一2抽取，可接收质量水平AQL值主项为2．5，次项为6.5。若订户有其他要求，可与制造厂协商确定。

7  标志
    防尘盖标志应按 JB/T3574的规定或符合产品图样要求.

8  包装与贮存
8．1  经终检合格的防尘盖，应按JB／T3034规定进行防锈及内包装，按GB／T8597进行外包装后入库。
8．2  防尘盖在搬运,存放期一年内不得有锈蚀及变形.
