滚动轴承零件工程塑料保持架技术条件轴承行业国家标准：JB／T 7048—2002

滚动轴承工程塑料保持架技术条件

1 主题内容与适用范围
本标准规定了滚动轴承工程塑料保持架的材料、技术要求、检查方法及检验规则。
本标准适用于工作温度范围为–30℃~+120℃的下列各类轴承工程塑料保持架的制造、检查和用户
验收。
dn 值小于0.6×106 mm·r/min 的调心球轴承；
轴承外径小于240 mm 的圆柱滚子轴承；
轴承外径小于320 mm 的调心滚子轴承；
dn 值小于0.6×106 mm·r/min、接触角≤40°的角接触球轴承
2 引用标准
GB 1039 塑料力学性能试验方法总则
GB 1040 塑料拉伸试验方法
GB 8597 滚动轴承包装
JB/T 6638 滚动轴承保持架用玻璃纤维增强聚酰胺66 技术条件
ZB J11 020 滚动轴承及其商品零件检验规则
3 符号和术语
3. 1 符号
DC1——保持架公称内径
DC——保持架公称外径
DCP——保持架中心圆直径
BC——保持架公称宽度
Sφ——保持架球兜孔直径
Δa——保持架窗孔直径
J——保持架兜孔或锁口直径
Z——保持架兜孔或窗孔数
C——保持架相邻两兜孔或窗孔中心间的距离
LC——保持架窗孔宽度

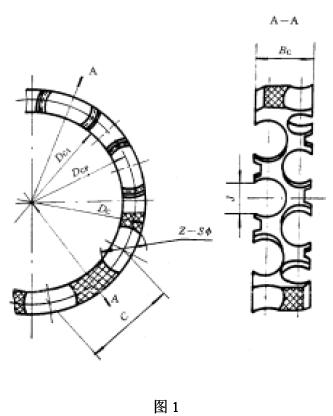

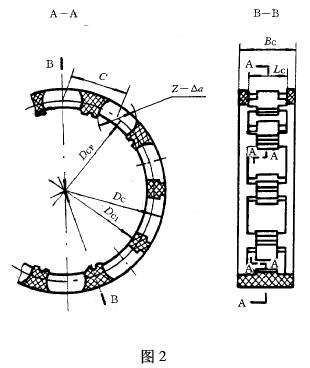

符号见图1，图2。

3. 2 术语
保持架径向拉伸强度σ t 对保持架施加径向拉伸负荷至保持架破坏时的拉伸应力值。
4 技术要求
4. 1 保持架材料采用符合JB/T 6638 中规定的GRPA66—25 材料，不允许使用回收料。
4. 2 保持架尺寸和公差应符合产品图样的规定。

4. 3 保持架注射成型加工时，模具必须加热，温度控制在80~90℃。
4. 4 注射成型后的保持架产品应进行稳定处理，稳定处理的条件为介质空气温度100±2℃，时间1 h。

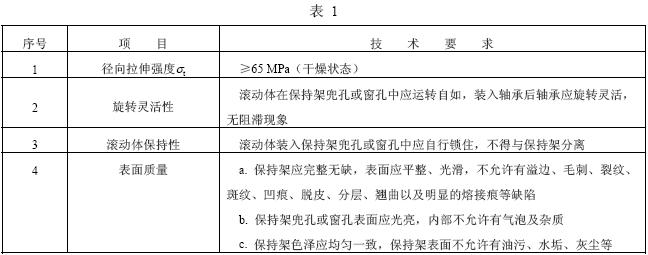

4. 5 保持架其他技术要求按表1 的规定。

5 检查方法
5. 1 径向拉伸强度
按附录A（补充件）的规定进行。
5. 2 旋转灵活性
用最大尺寸组的配套滚动体装入保持架兜孔或窗孔中不卡死。将其装入合格的内外套圈，用手转动，轴承应转动灵活、无阻滞现象。保持架不碰内外套圈（挡边引导的保持架除外）。
5. 3 滚动体保持性
用配套滚动体中最小尺寸组的滚动体装入保持架兜孔或窗孔中，任何方位，滚动体与保持架都不应脱离。
5. 4 表面质量用目测。
5. 5 尺寸
5. 5. 1 保持架兜孔直径Sφ、窗孔直径Δa 用精度0.01 mm 的内径百分表测量。
5. 5. 2 保持架J、DC1、DC、BC 用精度0.01 mm 的电子数字显示游标卡尺测量。
6 检验规则
6. 1 保持架成品应由生产厂的质检部门进行检验，并向用户提供检验报告。
6. 2 成品保持架的表面质量应100%进行检验。
6. 3 保持架应按ZB J11 020 验收。主项（径向拉伸强度σ t、旋转灵活性、滚动体保持性及由套圈挡边引导的保持架引导直径偏差和引导直径变动量）的可接收质量水平AQL 为2.5；次项（其余项目和尺寸）AQL 为4.0；样本大小按特殊检查水平S–3 抽取，按规定接收和拒收的判定数Ac 和Re 进行判定。

7 标志、包装、运输、贮存
7. 1 经终检合格的保持架应用包装纸进行卷筒包装，然后装入纸箱或木箱中，外包装按GB 8597 的规定。
7. 2 成品保持架上应标注生产厂的商标或代号及配套轴承代号。
7. 3 保持架包装箱内应附有生产厂的保持架检测报告及产品合格证。合格证上应注明产品标准号、配套轴承代号、数量、生产厂、出厂日期、检查员代号等。
7. 4 保持架在运输中，应防潮、防水和避免挤压。
7. 5 保持架应贮存在不受阳光直射的干燥、通风库房内，不得与酸、碱接触并远离热源。

附录 A

保持架径向拉伸强度试验方法（补充件）

A1 试验设备及拉力卡具

A1. 1 拉力试验机

示值误差不超过1%，保持架径向拉伸断裂负荷应在试验机的刻度范围15%~85%之间，拉伸速度10±5 mm/min。

A1. 2 拉力卡具

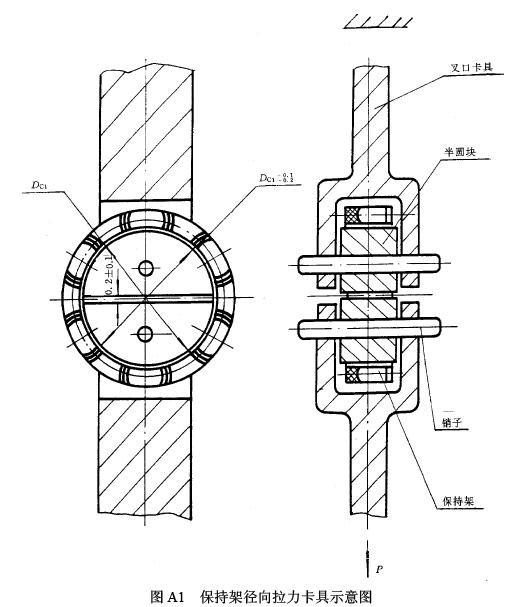

拉力卡具是由拉力叉、销子、两半圆块（或两半圆锥块）组成，见图A1。保持架内径几何形状不
同、采用不同几何形状的拉力卡具。

A2 保持架试样的状态及试验环境
保持架试样的状态及试验环境参照GB 1039 制定。
A2. 1 试验环境：温度25±2℃；相对湿度（65±5）%。
A2. 2 试样状态：在干燥状态下进行测试。
A2. 2. 1 在刚成型的保持架中提取试样放置于干燥器中存放24 h 以上，再进行测试。
A2. 2. 2 如在库房中提取试样，先将试样置于电热鼓风烘箱中进行干燥处理，烘干条件是100~110℃，
6 h。然后取出放到干燥器中存放24 h 以上，再进行测试。
A3 保持架试样的提取
从批量（每批不大于10000 件）生产的保持架中，每个型号提取5 个试样，进行状态调节后再测
试。
A4 试验方法
将进行状态调节后的保持架按图A1 所示装好，按GB 1040 规定的方法进行测试。
A5 保持架径向拉伸强度σ t 的计算
A5. 1 保持架径向拉伸强度σ t 按式（A1）计算
σ t = P / S ·····················（A1）
式中：σ t——保持架径向拉伸强度，MPa 或N/mm2；
P——保持架径向拉伸断裂负荷，N；
S——保持架轴向最小截面积，mm2。
A5. 2 保持架轴向最小截面积S 的计算

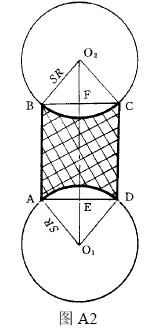

A5. 2. 1 调心球轴承保持架S 按式（A2）计算（见图A2）
