国 家 标 准GB/T 14036一 93液压缸活塞杆端带关节轴承耳环安装尺寸

中 华 人 民 共 和 国 国 家 标 准

GB/T 14036一 93

国家技术监督局发布

    本标准参照采用国际标准ISO 6982-1982《液压传动— 缸— 活塞杆端带关节轴承耳环—安装尺寸》

1.主题 内容与适用范围

本标准规定了液压缸活塞杆端带关节轴承耳环安装尺寸。

本标准适用于额定压力为 16.25 MPa，公称力为8 000~5 000 000 N的单活塞杆液压缸.

2 型式与尺寸

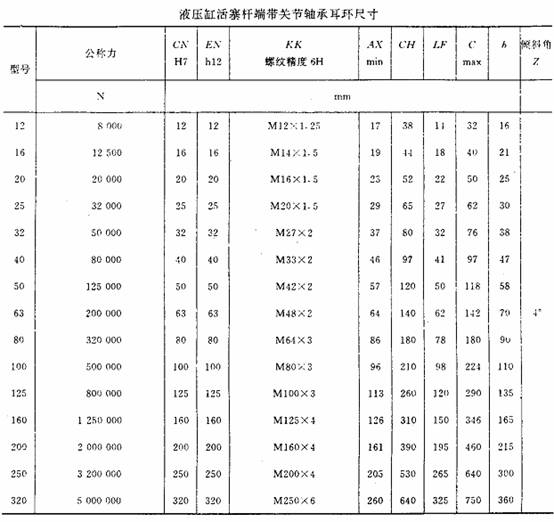

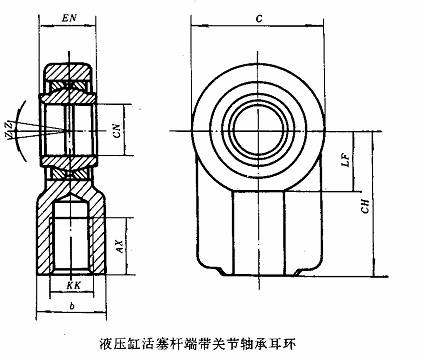

液压缸活塞杆端带关节轴承耳环型式 与尺寸按下图和下表的规定。




3 一般规定

3.1 材料，

    耳环由最小屈服点σ0.2至少为250 MPa,断裂伸长率δ至少为 12%的材料制成

    安装在活塞杆端的径向球面滑动轴承是由最小硬度为HRC50的钢材制成。

3.2 承载能力

    所有横截面应保证在液压缸最大拉伸载荷下 ，按活塞杆端材料屈服强度计算的安全系数，不小于2.5.

3.3 轴

    与球面滑动孔(CN)配合的轴 ，其公差通常用m6

    在特殊情况下(如缸安装困难).允许采用 f7.但其配合间隙较大，易引起轴的窜动，因此轴的表面应进行表面硬化处理，并对轴进行润滑。

3.4 安装

3.4.1 叉杆表面紧靠在球面轴承内环侧而时.仍能得列±4o的倾斜角。

3.4.2 活塞杆端带关节轴承耳环应牢固地安装在活塞杆端

3.4- 3 标记示例:

    在孔径CN =25 mm的活塞杆端带关节轴承耳环的钢表面上.标记如下:

    耳环 25   GB/T 14036- 93

附加说明:

本标准山中华人民共和国机械电子工业部提出。

本标准由全国液压气动标准化技术委员会归口。

本标准由机械电子工业部北京机械工业自动化研究所负责起草。

本标准主要起草人黄钮良。

本标准委托机械电子工业部北京机械工业自动化研究所负责解释。
